Контроллер управления пеллетной горелкой (опция WiFi модем)
Цена контроллера с пятью реле и датчиками температуры = 6520 грн (6520 UAH)
Цена контроллера с пятью реле , датчиками температуры и WiFi модемом = 10150 грн (10159 UAH)
ВИДЕО обзор контроллера WiFi модулем
ВИДЕО обзор отправка сообщения в Телеграм
ВИДЕО - горение пеллет
ВИДЕО -Конструкция пеллетной горелки
Отличается новый контроллер от предыдущих версий- добавлением еще одного реле - "Управление Шнеком №2". Теперь новый контроллер может управлять следующими компонентами:

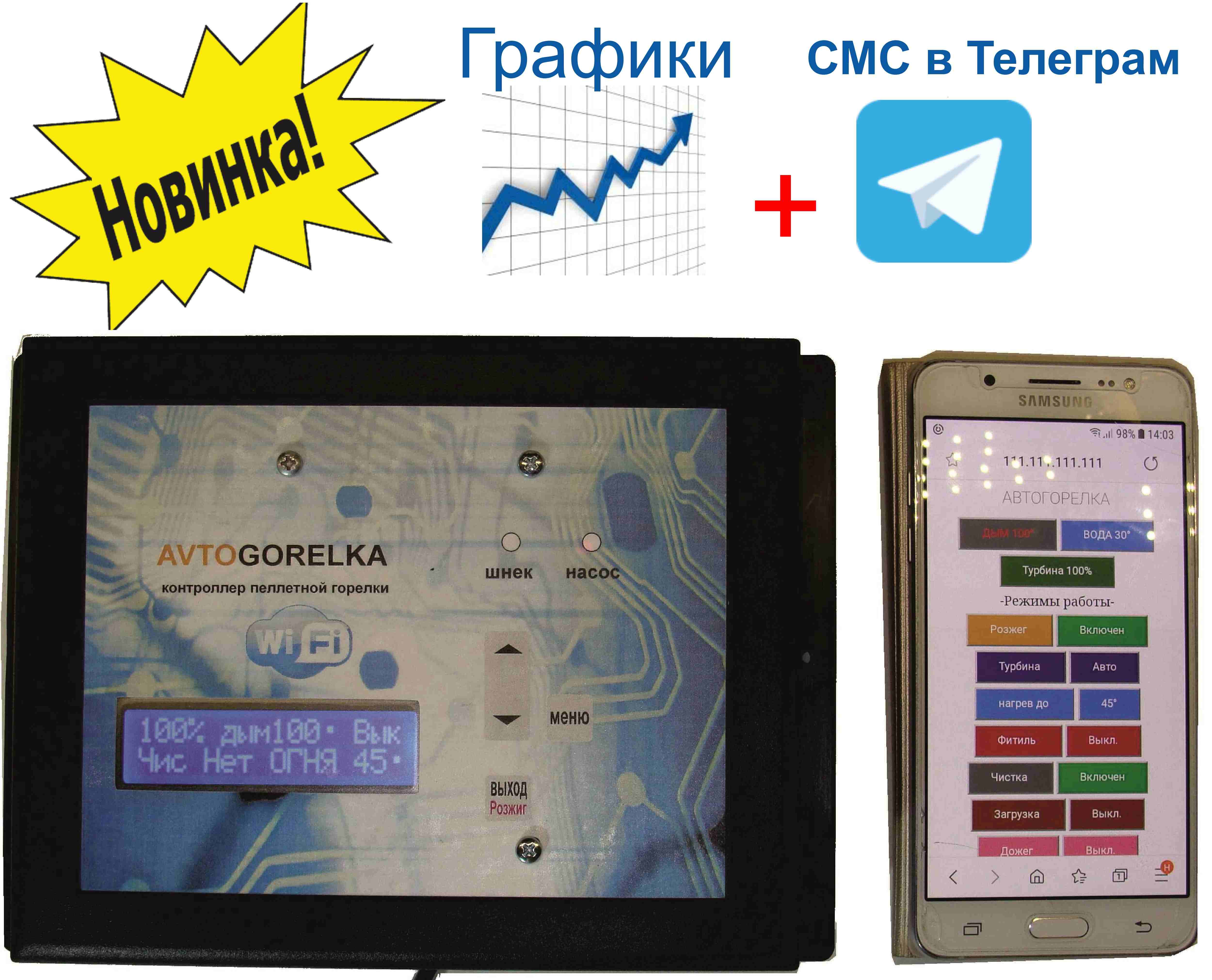

Опционально в новый контроллер можно установить WiFi модем

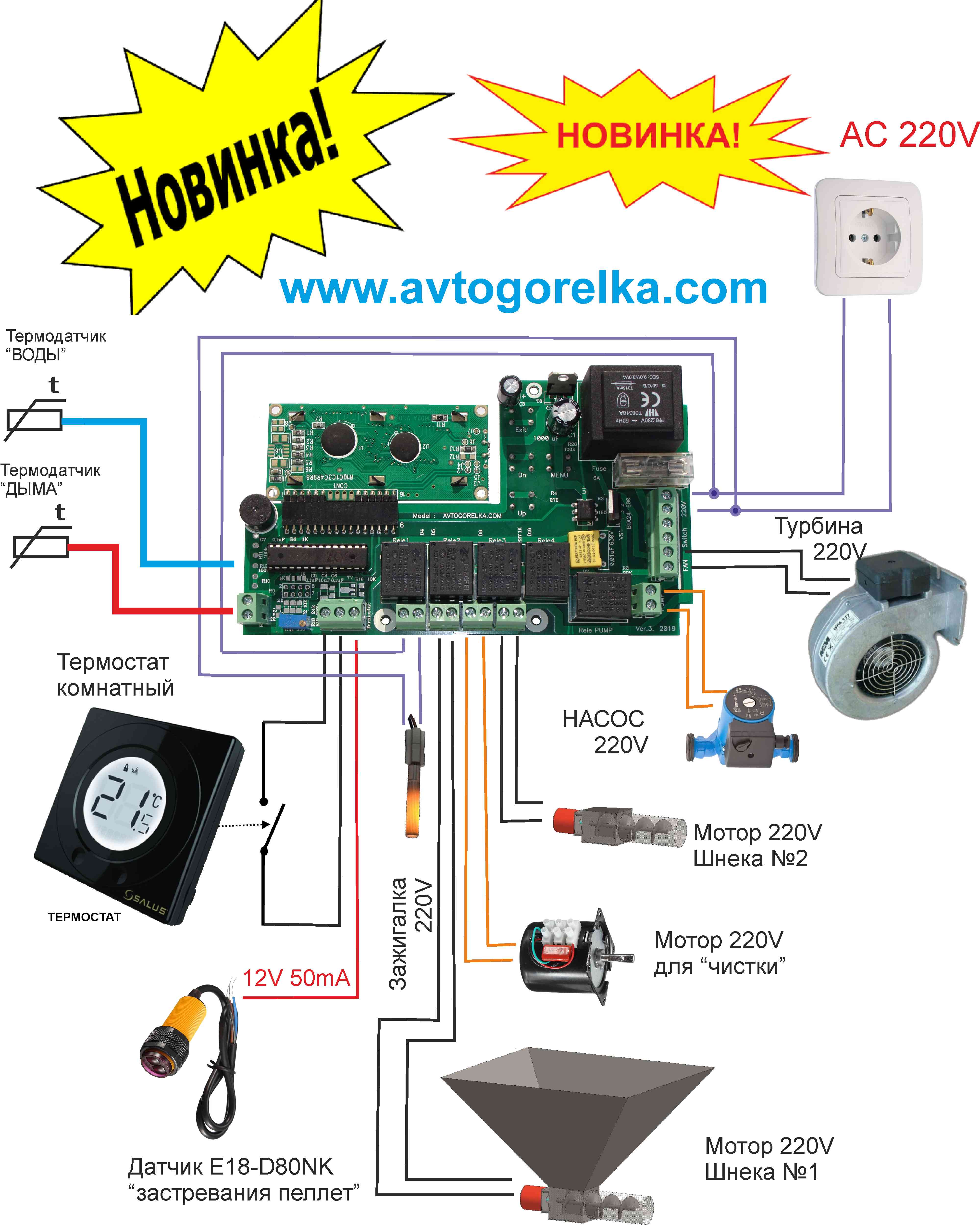

(Также можно подключить и актуатор - смотрите схему ниже)
Мотор "Шнек№2" используется для подачи порции пеллет - непосредственно в топку пеллетной горелки , а второй мотор "Шнек№1" используется для выгрузки топлива из бункера в гофрошлангу . Если конструкция горелки не предусматривает -мотор "Шнек№2", то он просто "висит в воздухе " и не куда не подключен. Мотор "для ЧИСТКИ" необходим при периодической чистки топки с помощью специального механизма (подвижные колосники - верхний и нижний). При наличии элемента розжига - контроллер сможет разжечь пеллеты перед началом работы или в случае их угасания . Наличие пламени контролер определяет по температуре дымохода (датчик дымохода должен быть установлен на трубу дымохода ). Также по этому датчику контроллер определит случаи - когда пламя угасает. В этом случае контроллер попытается прочистить пеллетную горелку и затем разожжёт ее снова.
Блок управления предназначен для установки на большинство существующих пеллетных горелок . Контроллер является универсальным и имеет широкий диапазон настроек.
Регулировка величины пламени в топке производится методом уменьшения или увеличения количества топлива (порция пеллет) и также это можно регулировать потоком воздуха, который поступает в топку. Поток воздуха нагнетает вентилятор (питание вентилятора - переменное 220 вольт). При необходимости уменьшить поток воздуха - контроллер уменьшает обороты вентилятора. И увеличивает обороты вентилятора , если нужно увеличить пламя в топке. Более подробно о работе контроллера смотрите ниже .
Блок управления выполнен корпусе , который крепится в удобном для монтажа месте с помощью боковых креплений.

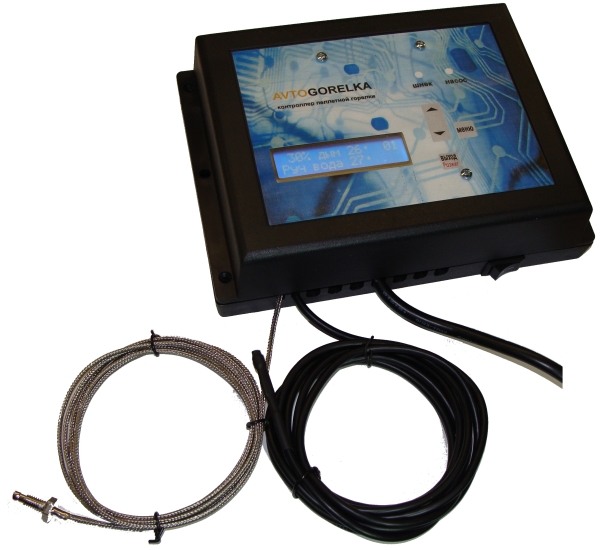

ВНЕШНИЙ ВИД КОРПУСА КОНТРОЛЛЕРА С ФУНКЦИЕЙ "ДОЖИГ" ПОКАЗАН НИЖЕ.
ВИДЕО обзор контроллера
Скачать инструкцию
ОСНОВНЫЕ ФУНКЦИИ УСТРОЙСТВА:
Основные функции конртоллера для пеллетной горелки легко понять , если опуститься в самый низ этой Web старицы и посмотреть на фото "ЭКРАНОВ МЕНЮ"
Технические характеристики
ХАРАКТЕРИСТИКИ ПОДКЛЮЧАЕМОГО ОБОРУДОВАНИЯ
ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
!!! Примечание: Датчик для температуры ВОДЫ имеет пластиковый провод. При установке такого датчика нужно помнить что провод которым подключен этот датчик к контроллеру не может выдержать температуру более 150 градусов – у провода начинает плавиться оплетка . Избегайте прикосновения такого провода к раскаленным частям отопительного оборудования . ВНИМАНИЕ ! Не подключайте насос и вентилятор мощность потребления которых превышает допустимое .
Блок контроллера совместим с любым видом пеллетной горелки .

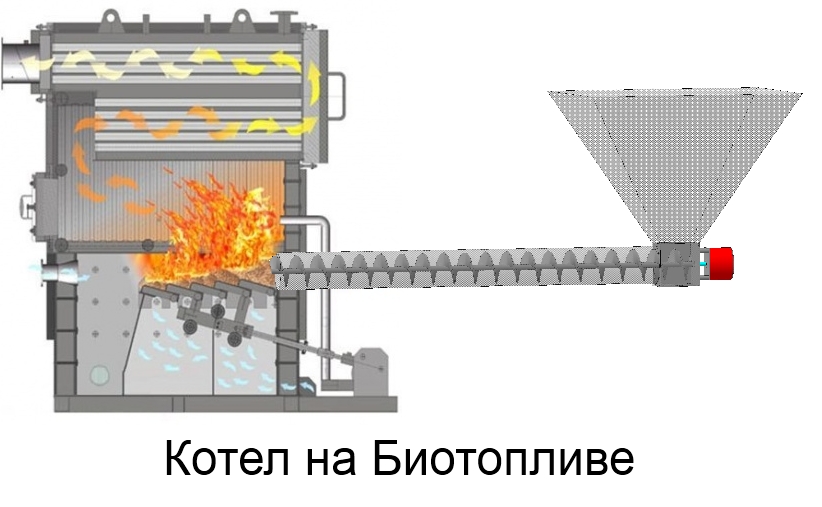

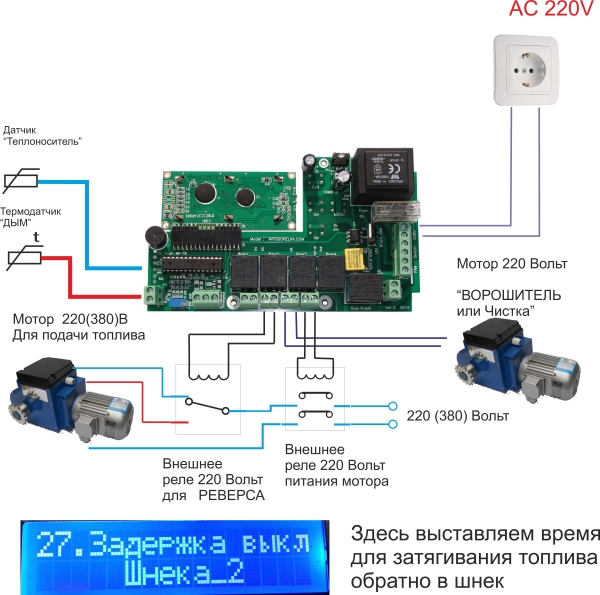

Вариант подключения контроллера для котла на БИОТОПЛИВЕ(ЩЕПЕ , ТЫРСЕ , ОПИЛКАХ и т.д)
![]() Подготовка к работе контролераПеред началом эксплуатации контроллера , Вам будет необходимо произвести установку на Ваш твёрдотопливный котел следующих компонентов :
Датчик дыма нужно установить непосредственно в дымоход- как можно ближе к котлу. Датчик ДЫМА вкручивается в отверстие которое нужно просверлить в начале дымохода. При закручивании датчика ДЫМА нужно придерживать провод – что бы он не крутился вместе с болтом. В противном случае провод можно повредить и датчик дыма будет испорчен.
ВНИМАНИЕ !!! Не разрешается устанавливать датчик ДЫМА на металлические части котла или дымохода которые не имею прямого контакта с дымогазами . Датчик дыма должен находится в центре прохождения дымогазов. Контроллер не может правильно работать если датчик дыма или датчик температуры воды не прикреплен надежно к металлическим частям отопительного котла . Крепление датчика ДЫМА и ВОДЫ должно быть очень надежно. Простое прикладывание датчика без его закрепления - НЕ РАЗРЕШАЕТСЯ !!!
Работа контроллера сжигания топлива После подачи питания контроллер начнет выдавать информацию на дисплей. Вам необходимо разжечь топливо в топке горелки- для этого необходимо нажать и удерживать кнопку "ВЫХОД" до появление на экране контроллера символа "Роз"(это означает что запустилась процедура розжига). Но перед розжигом контроллер проведет чистку горелки совместно с продувкой вентилятором. После розжига контроллер автоматически вернется в один из режимов ("Автоматический" или "Ручной"). В "Автоматическом" режиме контроллер будет нагревать теплоноситель до желаемой температуры и после этого контроллер переведет работу горелки в режим "Фитиль" (это поддержание минимального пламени). После того как теплоноситель остынет до величины гистерезиса - опять включится режим "Автоматический". Затем все повторяется.
Другим режимом работы горелки является режим "Ручной" . В этом режиме топливо подается с периодами , а регулировать можно поток воздуха нагнетаемый вентилятором в горелку . Этот режим необходим для определения как горят пеллеты , если вы их загружаете в первый раз.
Во время работы горелки контроллер следит за температурой дымохода и температурой теплоносителя (воды). В случае перегрева -контроллер остановит работу горелки и выдаст звуковой сигнал . После того как температура упадет до нормальной контроллер продолжит свою работу. Также контроллер следит чтобы топливо не погасло и производит постоянно чистку горелки. Даже если контроллер обнаружит что горелка погасла - он прочистит ее и разожжёт еще раз. Если это не поможет - то контроллер останавливает свою работу.
Вы можете настроить в пунктах "меню" режим управления вентилятором "Ручной режим" или "Автоматический". Установите периодичность и длительность загрузки пеллет через пункты МЕНЮ. Также установите периодичность отчистки колосников. Затем, если нужно, установить предел температуры при котором вентилятор выключается (это необходимо для случая когда топливо в бункере закончилось). Далее проверьте порог температуры при которой насос включается и выключается. Все изменения которые Вы внесли в настройки сохраняться в энергонезависимой памяти . Также если Вы захотите вернуть заводские настройки , Вы можете воспользоваться пунктом меню "Сброс настроек".
Режим работы горелкиКонтроллер во время своей работы отображает режимы работы в которых контроллер сейчас находится . Режим работы контроллера отображается в левом нижнем углу экрана контроллера. Чистка горелки "Чис" - контроллер постоянно чистит горелку используя для этого подвижные колосники. Чистка происходит с параметрами которые Вы самостоятельно устанавливает в пунктах МЕНЮ. Ручной режим работы "Руч" - в РУЧНОМ режиме, мощность вентилятора можно менять не заходя в МЕНЮ. Топливо подается порциями с периодом (порцию и период можно выставить в пунктах меню в секундах), а скорость вращения вентилятора можно установить прямо при работе горелки (стрелка "вверх" и "вниз"). Этот режим необходим для определения качества горения пеллеты , если вы их загружаете в первый раз. Автоматический режим работы "Авт" - в АВТОМАТИЧЕСКОМ режиме работы , горелка пытается разогреть теплоноситель до желаемой температуры . Желаемую температуру можно установить прямо при работе горелки (стрелка "вверх" и "вниз"). Топливо подается порциями с периодом (порцию и период можно выставить в пунктах меню в секундах), скорость вращения вентилятора также выставляется в МЕНЮ , в отдельном пункте под названием "ТУРБИНА Режим ГОРЕНИЕ". После того как теплоноситель (вода ) нагреется до желаемой температуры - контроллер переводит горелку в режим ФИТИЛЬ. Режим работы ФИТИЛЬ "Фит" - Пламя в режиме ФИТИЛЬ не гасится , а поддерживается горение - но со значительно меньшим количеством расхода топлива. Топливо подается порциями с периодом (порцию и период можно выставить в пунктах меню в секундах), скорость вращения вентилятора также выставляется в МЕНЮ , в отдельном пункте под названием "ТУРБИНА Режим ФИТИЛЬ". После того как теплоноситель остынет на величину выставленную в пункте МЕНЮ под названием "Гистерезис режима ФИТИЛЬ" - контроллер переводит горелку в Автоматический режим "Авт". Режим работы ДОЖЕГ "Дож" – При необходимости можно подключить к контроллеру комнатный термостат или датчик перегрева горелки (или датчик переполнения топлевопровода - гофры) . Для этого в контроллере есть отдельный разъем. После замыкания контактов на контроллере , контроллер отключает загрузку топлива , вентилятор работает ,чтобы дожечь топливо которое уже находится в горелке . В этом режиме находится контроллер до тех пор пока замкнутые контакты не разомкнуться . Если размыкание этих контактов произошло когда горелка уже потухла , то контроллер автоматически разожжёт новое топливо для продолжения своей работы. Розжиг топлива "Роз" - контроллер управляет керамическим воспламенителем топлива и может разжечь топливо автоматически, если оно потухнет. Причем перед каждым розжигом контроллер будет в течении 1 минуты прочищать с помощью подвижных колосников горелку и продувать ее воздухом. После прочистки включится подача топлива "Для РОЗЖИГА" (необходимое количество топлива устанавливается в пунктах "МЕНЮ") и после розжига контроллер автоматически перейдет в работу . Во время розжига чистка колосников не происходит. Чистка производится только перед розжигом и после него- во время работы. При РОЗЖИГЕ выполняется следующая последовательность:
!!! Примечание: при сдвиге температуры дымохода в верхнюю сторону на величину «гистерезис для розжига» контроллер будет подсыпать топливо в топку , чтобы оно не истлело в процессе розжига. В начале процедуры РОЗЖИГ может появляться на экране фраза «Нет ОГНЯ». Также эта фраза появится при неудачной попытке розжига . Индикация
Контроллер для индикации использует дисплей как показано на рисунке
МЕНЮ контроллера
Внешний вид пунктов МЕНЮ показан ниже . Для входа в МЕНЮ необходимо нажать и удерживать некоторое время кнопку под названием "МЕНЮ" . После этого на экране появятся пункты меню , по которым очень просто и понятно можно "ходить" с помощью кнопок . После манипуляций с пунктами меню можно выйти в основную программу с помощью пункта "Выход" , при этом произойдет перезагрузка программы с новыми параметрами (которые Вы возможно установили).
Ниже представлены только некоторые пункты МЕНЮ . Перечисление всех пунктов меню можно посмотреть в инструкции к этому контроллеру.
![]() АВТО-Розжиг топлива - в этом пункте меню можно включить или выключить процедуру розжига топлива после длительного отсутствия питания 220 вольт .
![]() Установка температуры дымохода при которой вентилятор выключается .
![]() Установка режима управления "Ручной" либо "Авто" (на ЭКРАНЕ "РУЧ" или "АВТ")
![]() Установка температуры включения насоса
![]() Установка гистерезиса для выключения насоса
![]() Перед первым запуском - можно наполнить пустой шнек используя этот пункт
![]() Установка гистерезиса температуры воды для выхода из режима "ФИТИЛЬ"
![]() Установка времени через которое будет происходить загрузка топлива (для котлов работающих на щепе время загрузки должно быть в минутах)
![]() Установка длительности загрузки топлива (в секундах)
![]() Установка времени через которое будет происходить включение мотора предназначенного для чистки горелки (Чистку можно отключить полность в этом пункте )
![]() Установка длительности чистки
![]() Сброс заводских настроек
![]() С помощью этого пункта производится выход из МЕНЮ и запуск работы контроллера
![]() Установка времени через которое будет происходить окончание процедуры РОЗЖИГ если топливо не подожглось
![]() Установка мощности вентилятора для работы во время РОЗЖИГА
![]() Установка температуры дымохода при которой считается что огонь начал появляться в топливе
![]() Установка количества топлива (пеллет) которые нужно загрузить в горелку перед началом РОЗЖИГА
![]() Установка температуры дымохода при которой считается что топливо только начало затухать (темпетарута начала затухания ) ![]() Если есть необходимость уменьшить или увеличить мощность вентилятора , то это можно сделать в этом пункте
![]() Установка времени через которое будет происходить загрузка топлива в режиме ФИТИЛЬ (для котлов работающих на щепе время загрузки должно быть в минутах)
![]() Установка длительности загрузки топлива в режиме ФИТИЛЬ
![]() Установка мощности вентилятора для работы во время режима ФИТИЛЬ
![]() Установка мощности вентилятора для работы во время основного режима Автоматический (На экране "Авт" )
![]() В этом пункте устанавливается разница температуры на дымоходе (определение пламени) . Этот параметр используется для БЫСТРОГО определения того что пеллеты разгорелись.
![]() В этом пункте можно выбрать вид теплоносителя - ВОДА или ДЫМ
![]() В этом пункте можно отключить использование датчика измерения температуры дымохода . Это необходимо для аварийных ситуация - для продолжения работы горелки в условиях неисправного датчика ДЫМА
![]() Настройка отключения ШНЕК-а №2 . Некоторые мощные горелки используют второй шнек.
(Этот пунк МЕНЮ появляется в версии прошивки " Шнек+Шнек2 ")
!!! Внимание : не допускайте перегрева деталей топки горелки свыше 1200 градусов . При перегреве, форма деталей топки искажается и механизм движения колосника заклинивает. Эксплуатация горелки в условиях перегрева – ЗАПРЕЩАЕТСЯ !!! |
