Контроллер сжигания твердого топлива __________________ ЦЕНА 87$

ВИДЕО - Работа контроллера сжигания топлива

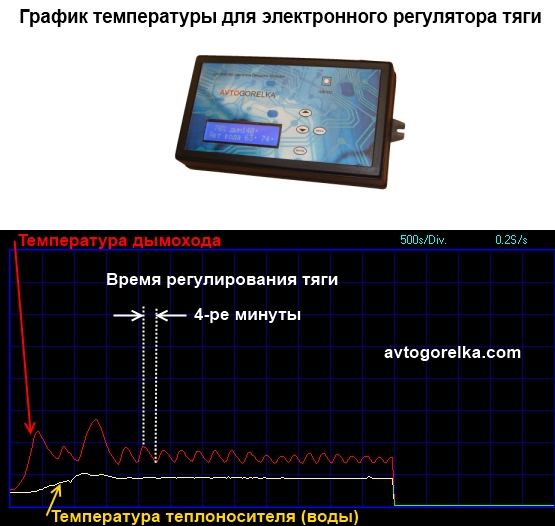

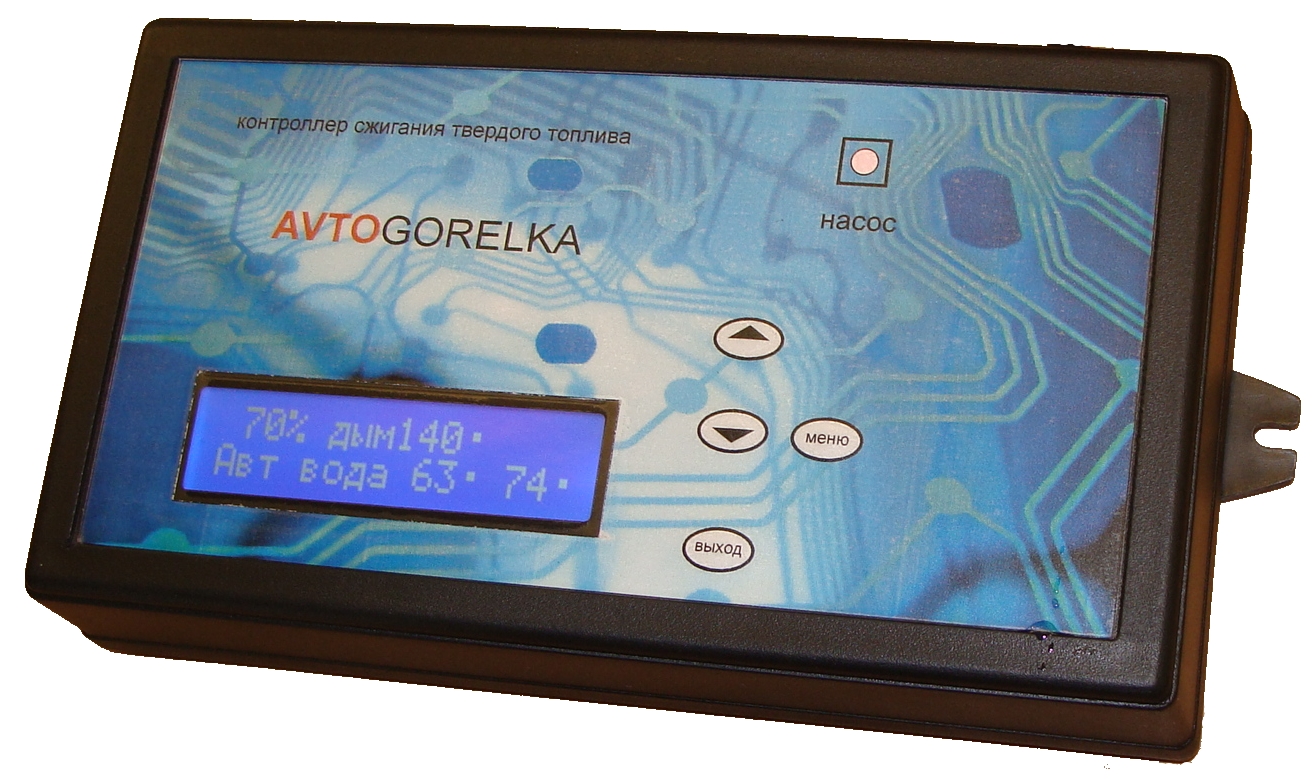

Особенностью этого контролера - это наличие дисплея , на котором можно наблюдать проходящие процессы работы , а также наличие двух датчиков температуры. Один датчик температуры измеряет температуру теплоносителя (воды), а второй измеряет температуру дыма .

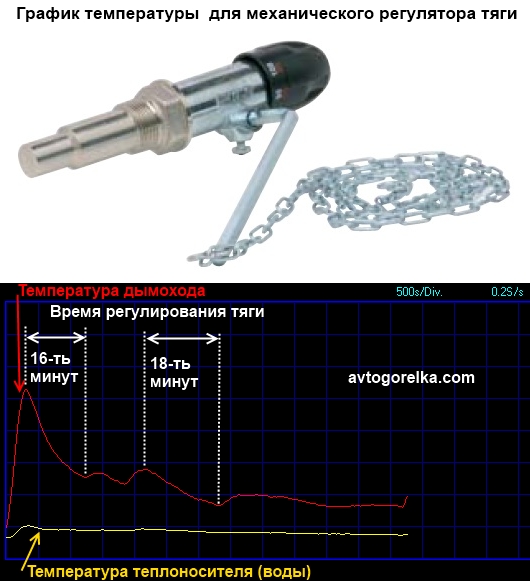

Блок контроллера сжигания твердого топлива предназначен для установки на любой отопительный котел который работает на твердом топливе. Регулировка величины пламени в топке производится методом уменьшения или увеличения потока воздуха, который поступает в топку. Поток воздуха нагнетает вентилятор (питание вентилятора - переменное 220 вольт). При необходимости уменьшить поток воздуха - контроллер уменьшает обороты вентилятора. И увеличивает обороты вентилятора , если нужно увеличить пламя в топке. Более подробно о работе контроллера смотрите ниже .

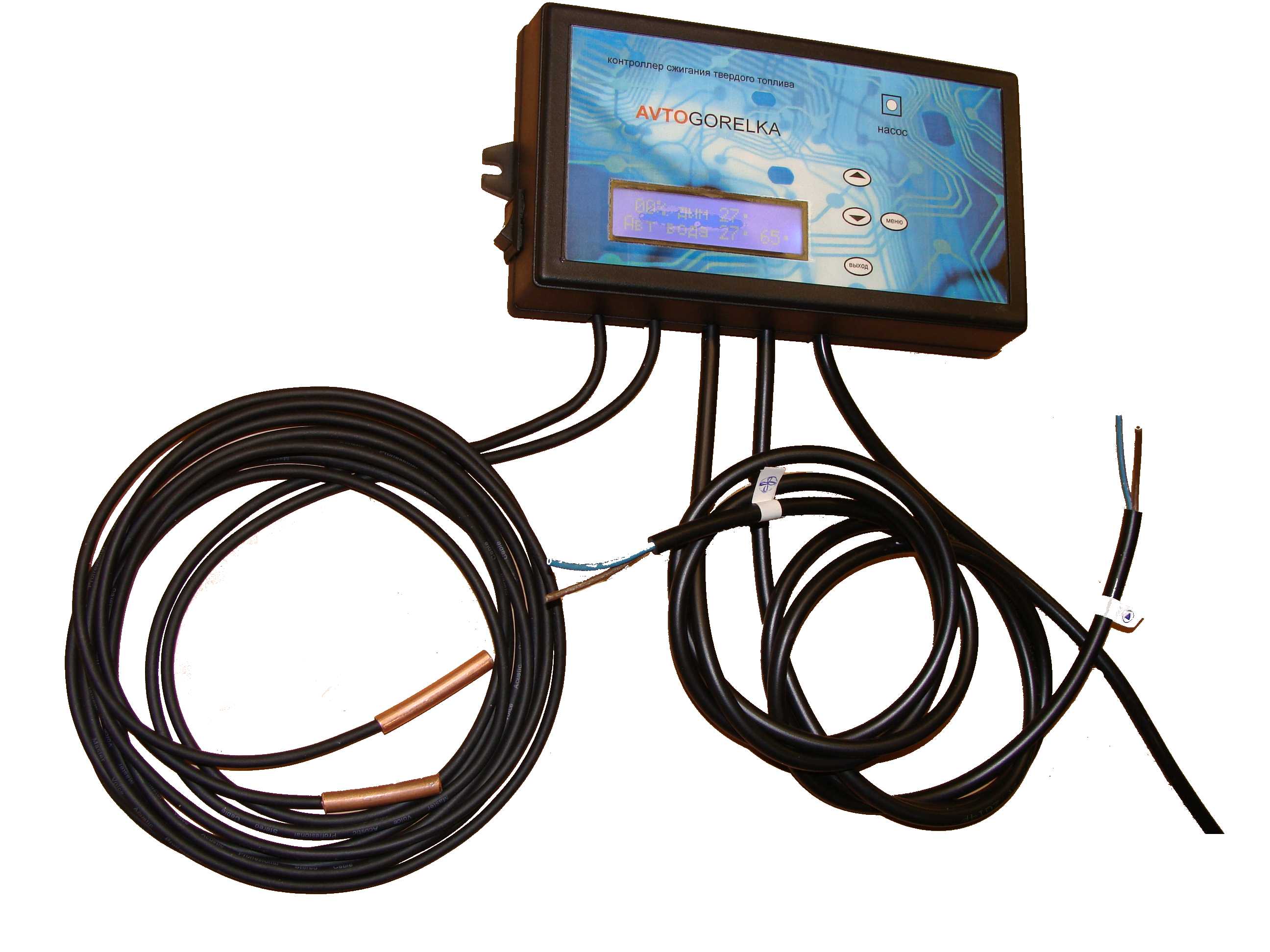

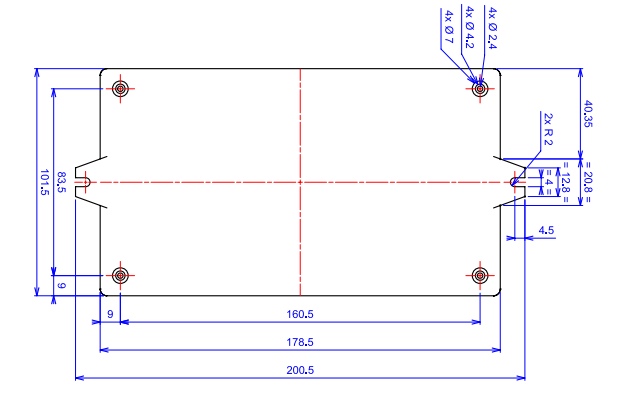

Блок управления выполнен корпусе , который крепится в удобном для монтажа месте с помощью боковых креплений.

ОСНОВНЫЕ ФУНКЦИИ УСТРОЙСТВА:

Дисплей LCD.
Авто регулировка скорости вентилятора по температуре "Дыма" или "Воды".
Антизамерзание теплоносителя (автоматическое включение насоса при температуре 5 градусов и ниже)
Автоматическое отключение вентилятора при прогорании топлива.
Звуковой сигнал при перегреве теплоносителя.
Автоматическое включение насоса при перегрве теплоносителя.
Настройка параметров контролера через "МЕНЮ".
Режим "Розжиг" (после розжига топлива контроллер автоматически переходит в "Авто " или "Ручной "режим)
Режим "Авто по ДЫМУ" (регулировка скорости вентилятора производится в зависимости от температуры ДЫМА)
Режим "Авто по ВОДЕ " (регулировка скорости вентилятора производится в зависимости от температуры ВОДЫ)
Режим "РУЧНОЙ" (скорость вентилятора постоянная - такая как выставлена на экране)

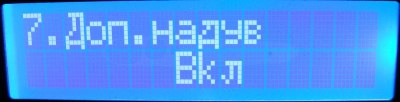

Режим "Дополнительный надув" ( вентилятора увеличивает количество подаваемого в топку воздуха в нужные моменты )

Технические характеристики

Напряжение питания	~200 - 250	В
Мощность коммутации выхода для НАСОСА	до 500	Вт
Мощность потребления контроллера в дежурном режиме	менее 1	Вт
Ток коммутации выхода для ВЕНТИЛЯТОРА	2	А
Диапазон измерения температуры теплоносителя (воды)	0-99	°C
Диапазон настройки температуры теплоносителя (воды)	10-85	°C
Диапазон измерения температуры поверхности дымохода	0-200	°C
Диапазон настройки температуры поверхности дымохода	20-140	°C
Точность измерения	1	°C
Рабочий диапазон температуры окружающей среды	0-50	°C
Масса контроллера	0,7	кг

ВНИМАНИЕ ! Не подключайте насос и вентилятор мощность потребления которых превышает допустимое .

Блок контроллера совместим с любым видом твердотопливного котла с плотно (герметично) закрывающимися дверцами .

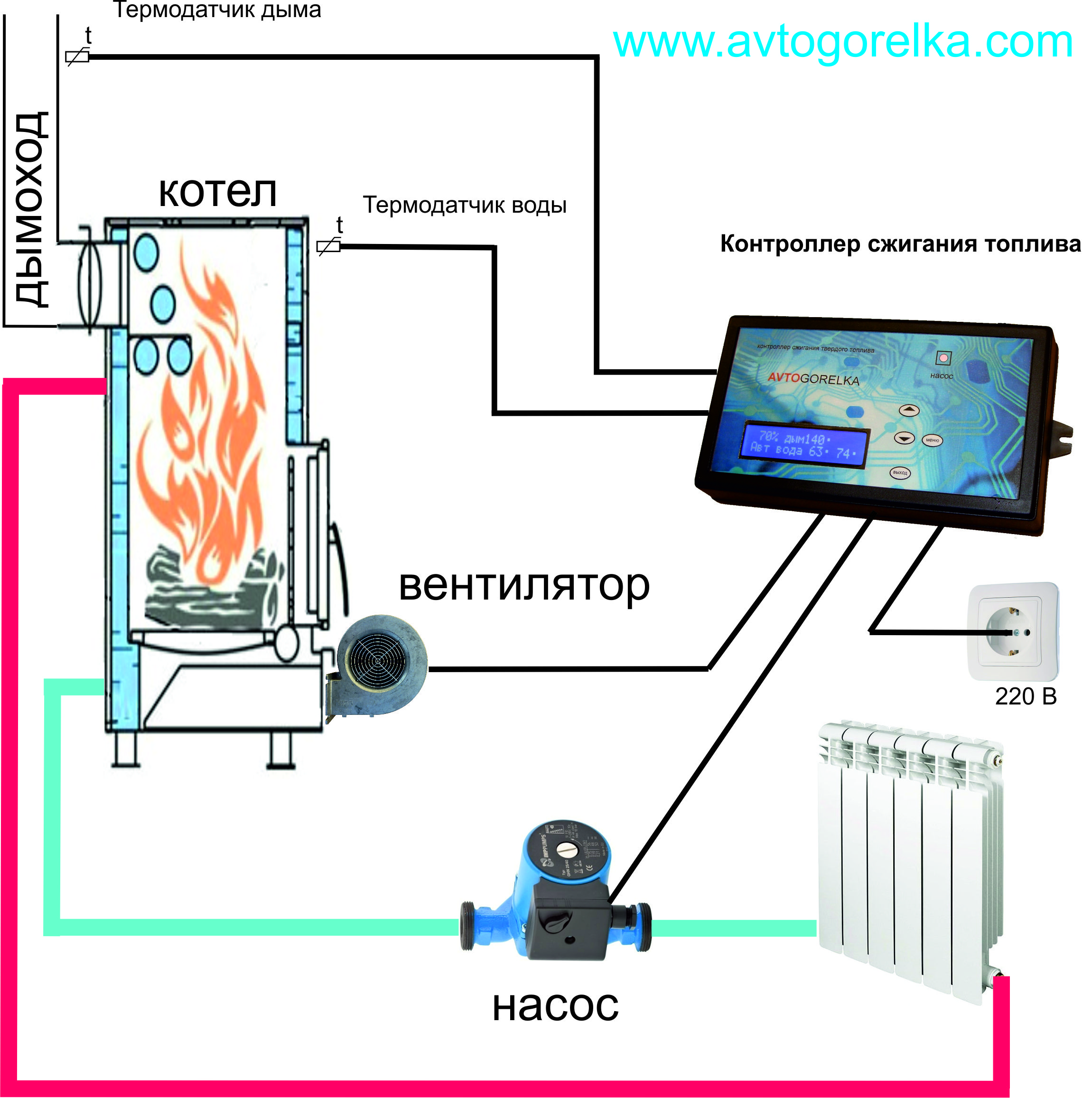

Схема установки контроллера сжигания топлива

Подготовка к работе контролера

Перед началом эксплуатации контроллера сжигания твердого топлива , Вам будет необходимо произвести установку на Ваш твёрдотопливный котел следующих компонентов :

В системе Вашего отопления должен присутствовать циркуляционной насос. Этот насос необходимо подключить к контроллеру – к проводу под названием «Насос ». Без циркуляционного насоса, контроллер не сможет работать правильно, поэтому – ПОДКЛЮЧЕНИЕ ЦИРКУЛЯЦИОННОГО НАСОСА ОБЯЗАТЕЛЬНО !!!
К Вашему твердотопливному котлу, необходимо установить вентилятор. Его устанавливают обычно в предусмотренном производителем котла месте. Если такого места не предусмотрено, то установить вентилятор необходимо на нижнюю дверцу Вашего котла . (Примеры установки вентилятора на нижнюю дверцу – можно посмотреть в разделе «МОНТАЖ»)

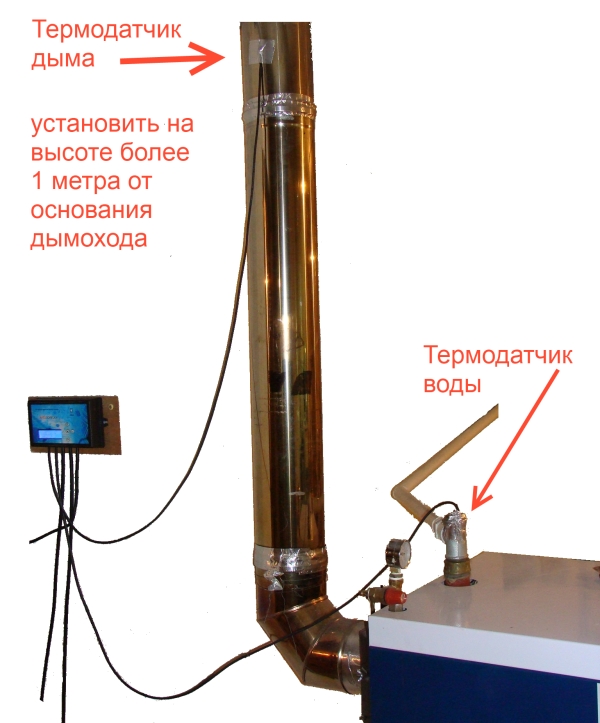

Приклеить с помощью алюминиевого скотча датчик температуры ДЫМА и ВОДЫ как указанно на рисунке ниже .

Работа контроллера сжигания топлива

После подачи питания контроллер начнет выдавать информацию на дисплей. Вам необходимо разжечь топливо в топке, после этого выбрать в пунктах "меню" режим управления вентилятором "по ВОДЕ" или "по ДЫМУ". Затем, если нужно, установить предел температуры при котором вентилятор выключается (это необходимо для случая когда топливо прогорает полностью, и Вы не успели добавить новую порцию топлива). Далее проверьте порог температуры при которой насос включается и выключается. Все изменения которые Вы внесли в настройки сохраняться в энергонезависимой памяти . Также если Вы захотите вернуть заводские настройки , Вы можете воспользоваться пунктом меню "7. Сброс настроек".

Описание функций "МЕНЮ" контроллера

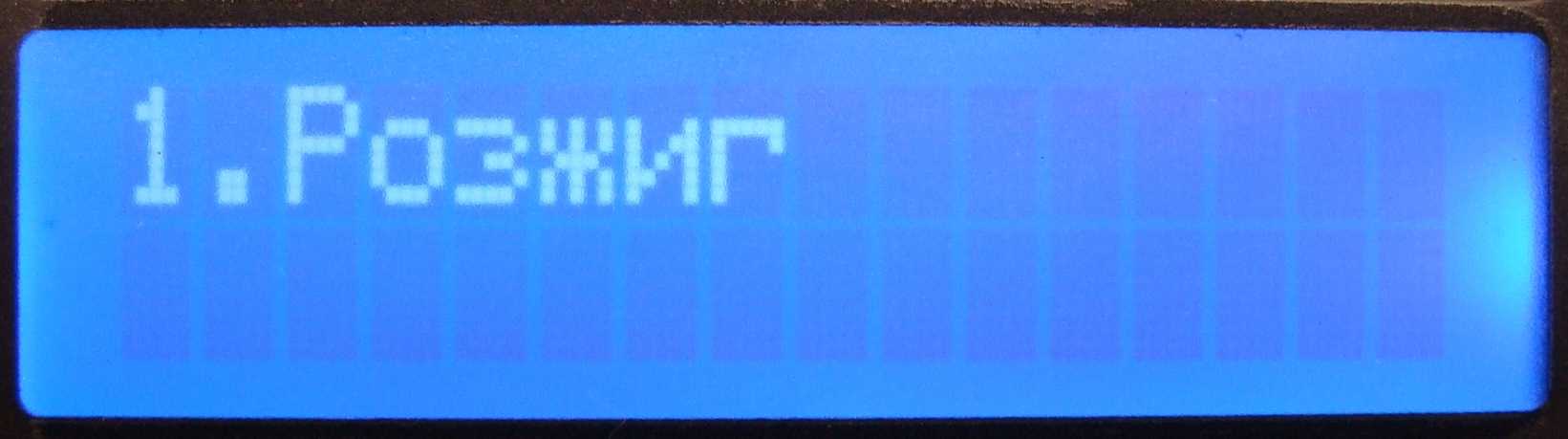

Розжиг - эта функция необходима для запуска процесса розжига топлива. Вентилятор в этом режиме крутится на максимальных оборотах повышая температуру внутри топки и поджигая тем самым максимальный объем топлива. После того как топливо разгорится , контроллер переходит автоматически в другой режим работы , в "Авто" или "Ручной".

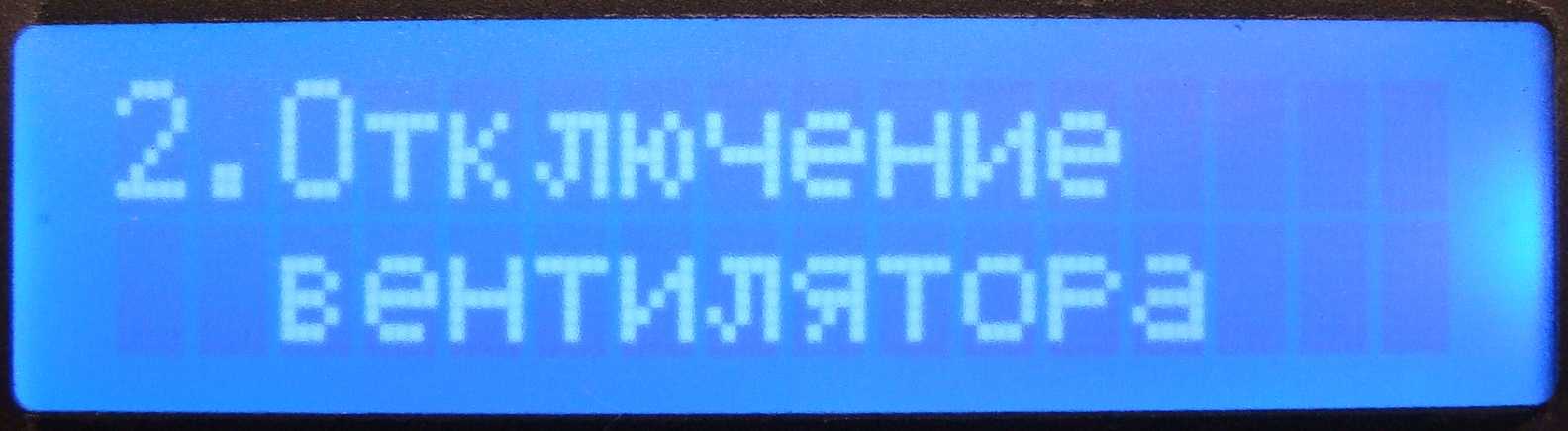

Отключение вентилятора - эта функция предназначена для случая, когда котел остановился (прогорело топливо). При этом температура котла падает и нет надобности работать вентилятору . В этом пункте "меню" можно выставить температуру , при которой вентилятор выключится.

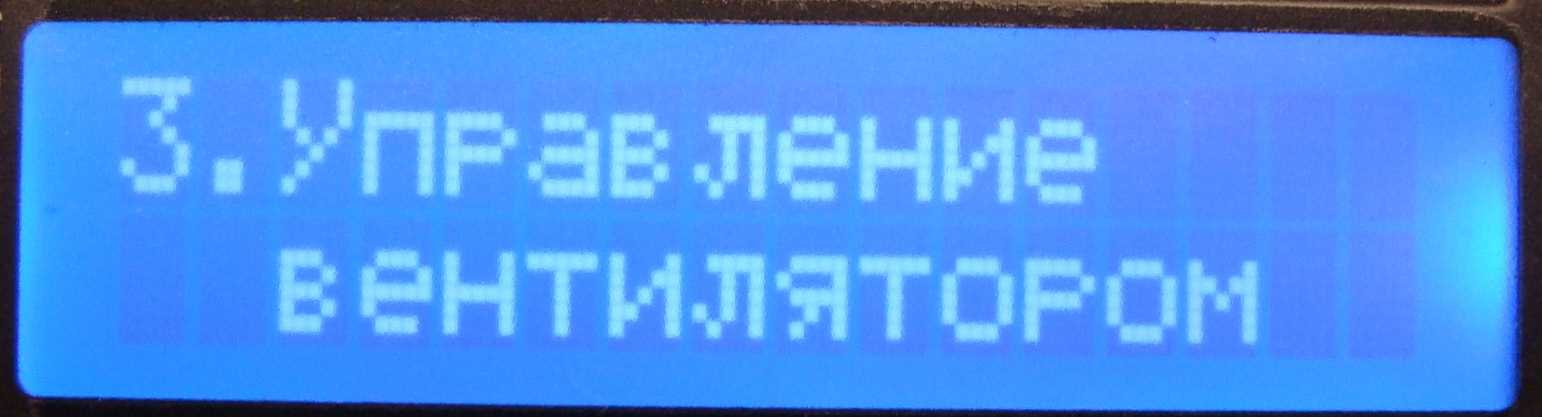

Управление вентилятором – при работе контроллера может возникнуть необходимость увеличить или уменьшить обороты вентилятора. Для этого , в этом пункте необходимо установить "Ручн". После этого управления вентилятора будет возможно с помощью кнопок (стрелка "вверх" и "вниз"). После установки скорости вентилятора - скорость остается постоянной. Для перехода в автоматическое управление вентилятором , нужно выставить в этом пункте меню значение "Авто".

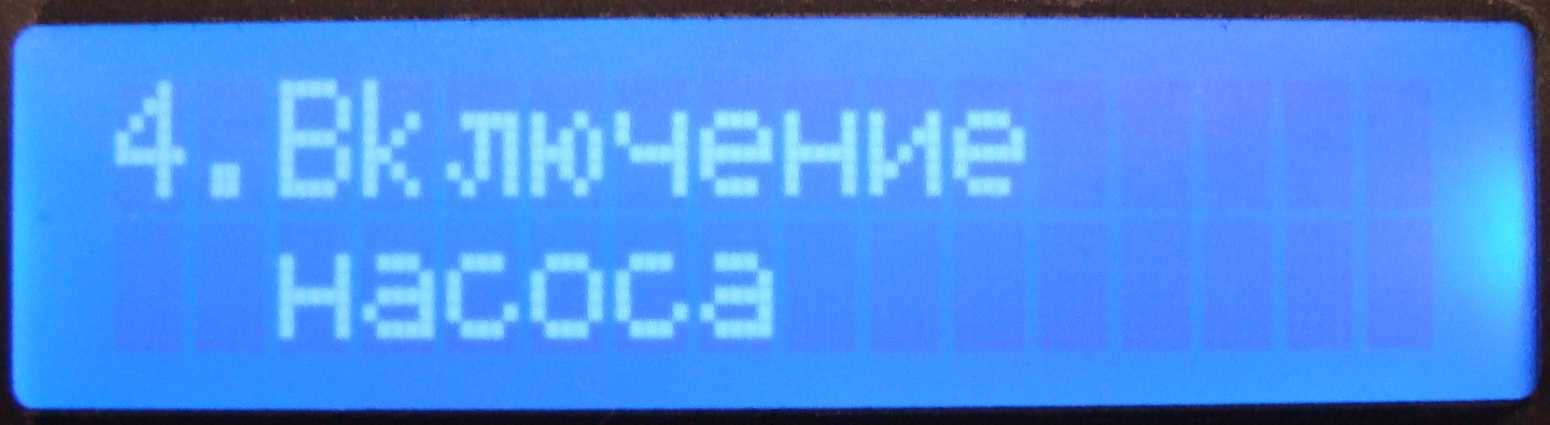

Включение насоса - эта функция позволяет выставить температуру , при которой насос включится (зависит от режима управления "по ДЫМУ" или "по ВОДЕ").

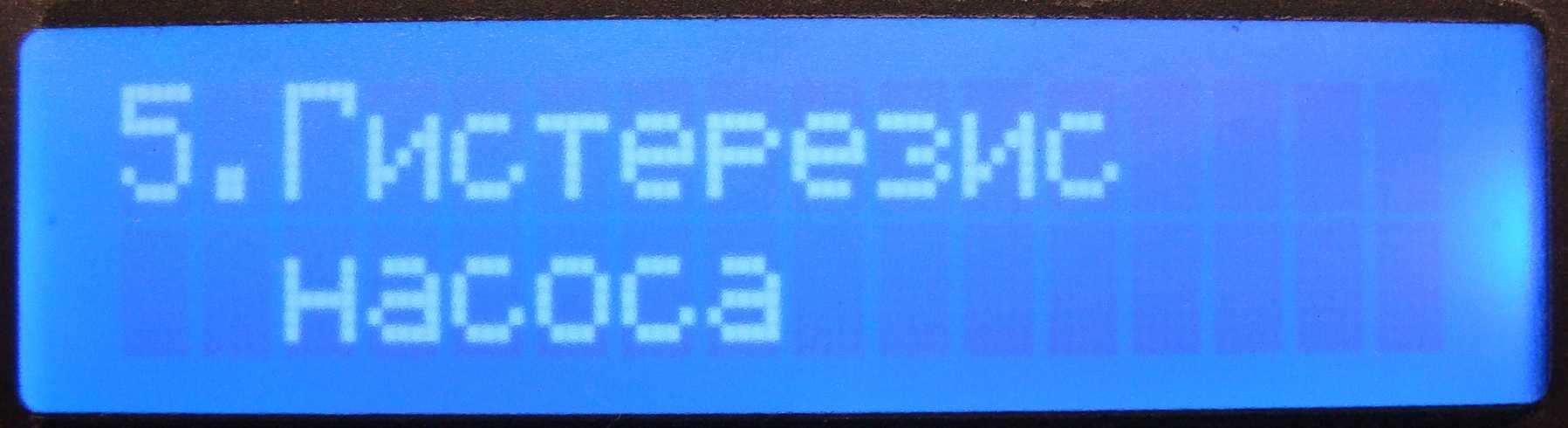

Гистерезис насоса - эта функция позволяет выставить температуру , при которой насос выключится (зависит от режима управления "по ДЫМУ" или "по ВОДЕ").

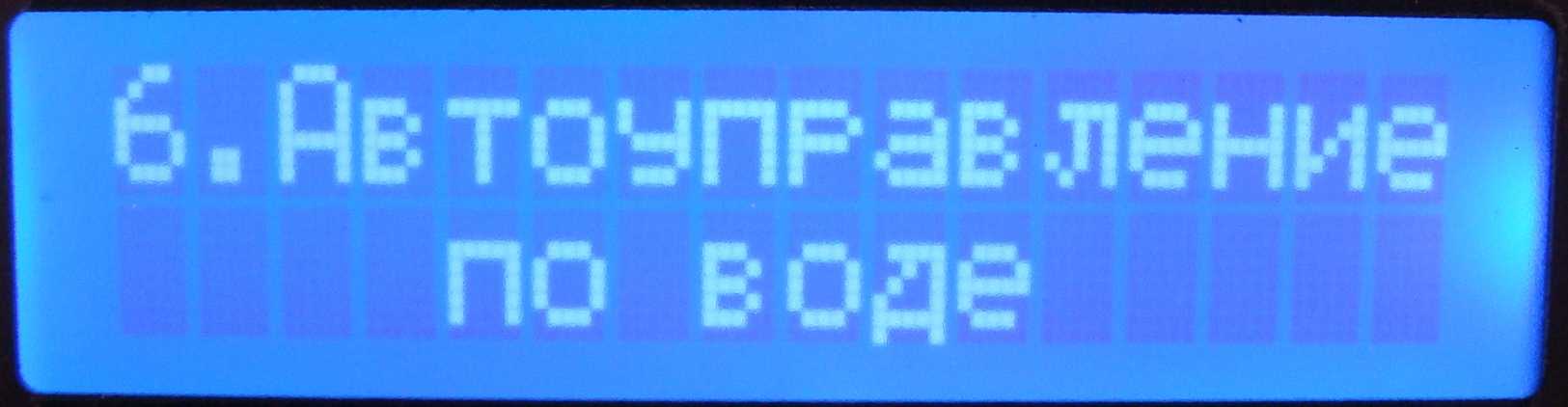

Автоуправление по "воде\дыму " – в этом пункте можно выставить по каком из термодатчиков производить автоматическое управление скоростью вентилятора .

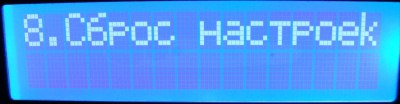

Сброс настроек – в этом пункте меню можно вернуть заводские настройки.

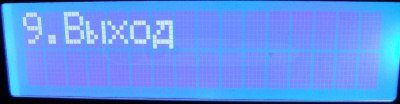

Выход – Этот пункт необходим для выхода из "МЕНЮ" в режим основной работы. Если не выйти из режима "МНЕЮ", то автоматическое управление и контроль за температурами осуществляться не будет.

Примечание :Для выбора некоторых режимов работы контроллера, Вам необходимо будет зайти в "меню" контроллера и установить желаемые параметры .

МЕНЮ контроллера

Внешний вид пунктов МЕНЮ показан ниже . Для входа в МЕНЮ необходимо нажать и удерживать некоторое время кнопку под названием "МЕНЮ" . После этого на экране появятся пункты меню , по которым очень просто и понятно можно "ходить" с помощью кнопок . После манипуляций с пунктами меню можно выйти в основную программу с помощью пункта "Выход" , при этом произойдет перезагрузка программы с новыми параметрами (которые Вы возможно установили).
