Контроллер для ТЕПЛИЦЫ
Контроллер для провертивания теплицы
Работает контроллер следующим образом :

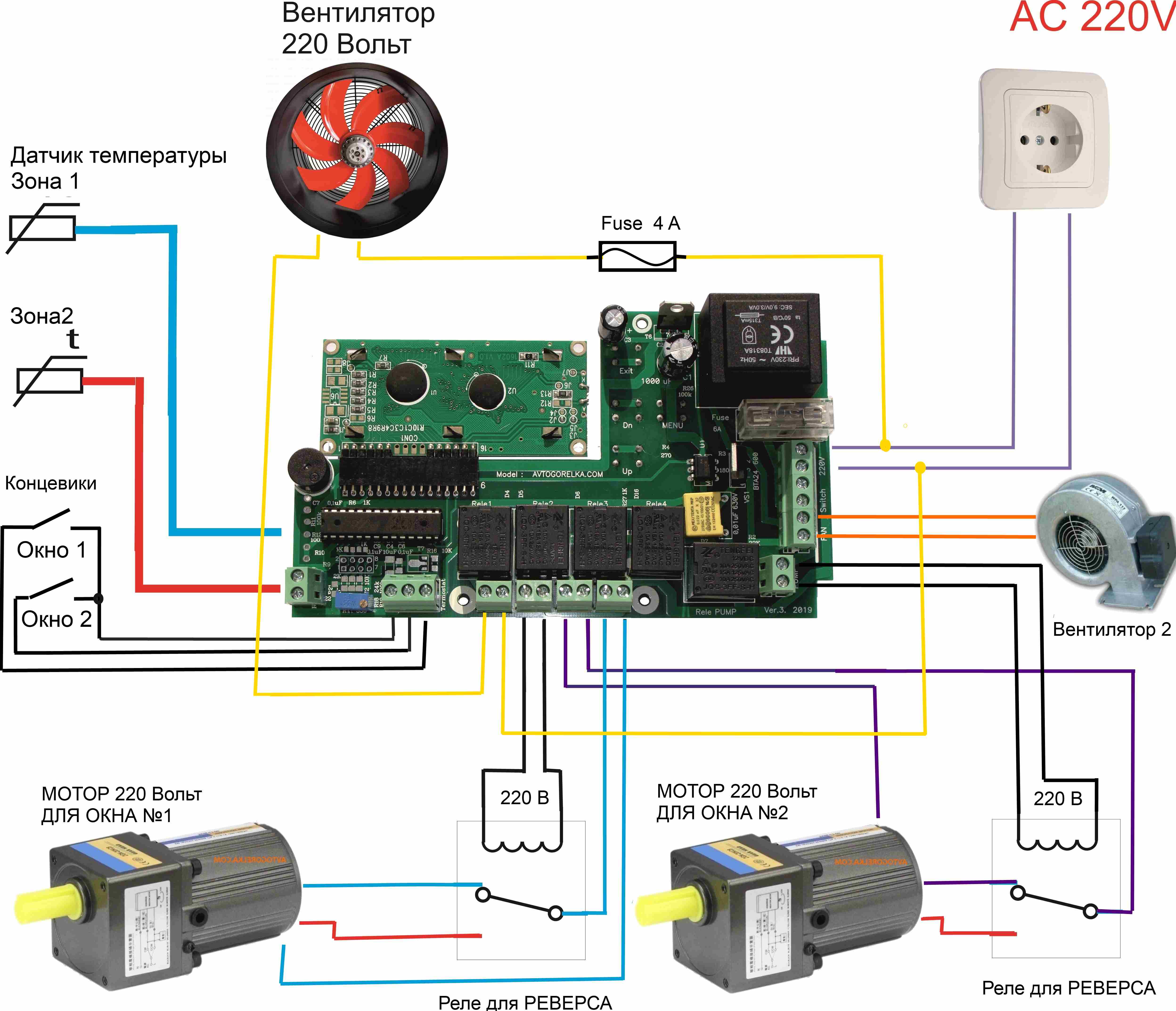

Контроллер имеет два датчика температуры и управление для двух моторов (для открытия окон).
Каждый мотор управляет своим "ОКНОМ". Например это может быть - Правая сторона теплицы и Левая сторона теплицы.
На экране пользователь устанавливает желаемую температуру воздуха внутри теплицы .
Контроллер с помощью датчика температуры измеряет воздух внутри теплицы.
Если установленная на экране температура сравнялась с реальной температурой

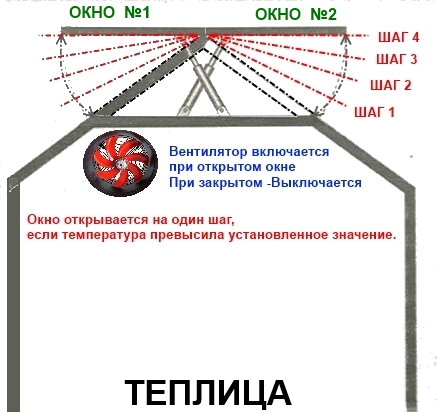

(это значит что воздух внутри теплицы разогрелся ), то включается мотор который закреплен за этим датчиком и приоткрываются окна (на один ШАГ).
Вначале открывается ОКНО, а вентилятор включается на последнем шаге открытия этого окна.
Величина ШАГА открытия окна устанавливается пользователем в меню контроллера.
Эта величина измеряется в секундах.
Например : Один ШАГ открытия окон можно установить 5 секунд работы мотора (механизма открытия окон).
Если температура внутри теплицы продолжает повышаться ,
то контроллер даст команду на еще один ШАГ открытия окон (или окна) , то есть сделает второй ШАГ открытия.
Если температура внутри теплицы упала , то выключается вентилятор и
Окна закрываются.
В контроллере есть функция РУЧНОГО открытия и ЗАКРЫТИЯ окон.
Также контроллер фиксируют все показания температуры в своей памяти и рисует график (опция с WiFi подключением).
Для просмотра графика и состояния работы контроллера нужно подключиться к нему с помощью своего смартфона
Внешнее программное обеспечение для этого не требуется .

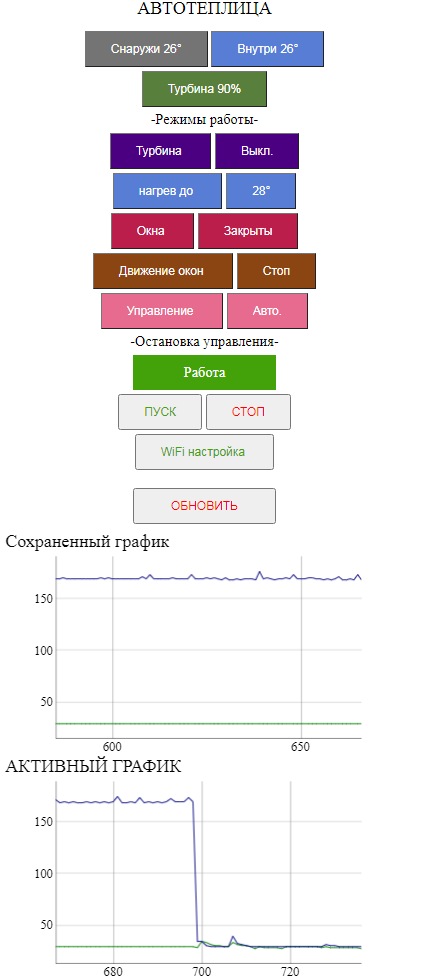

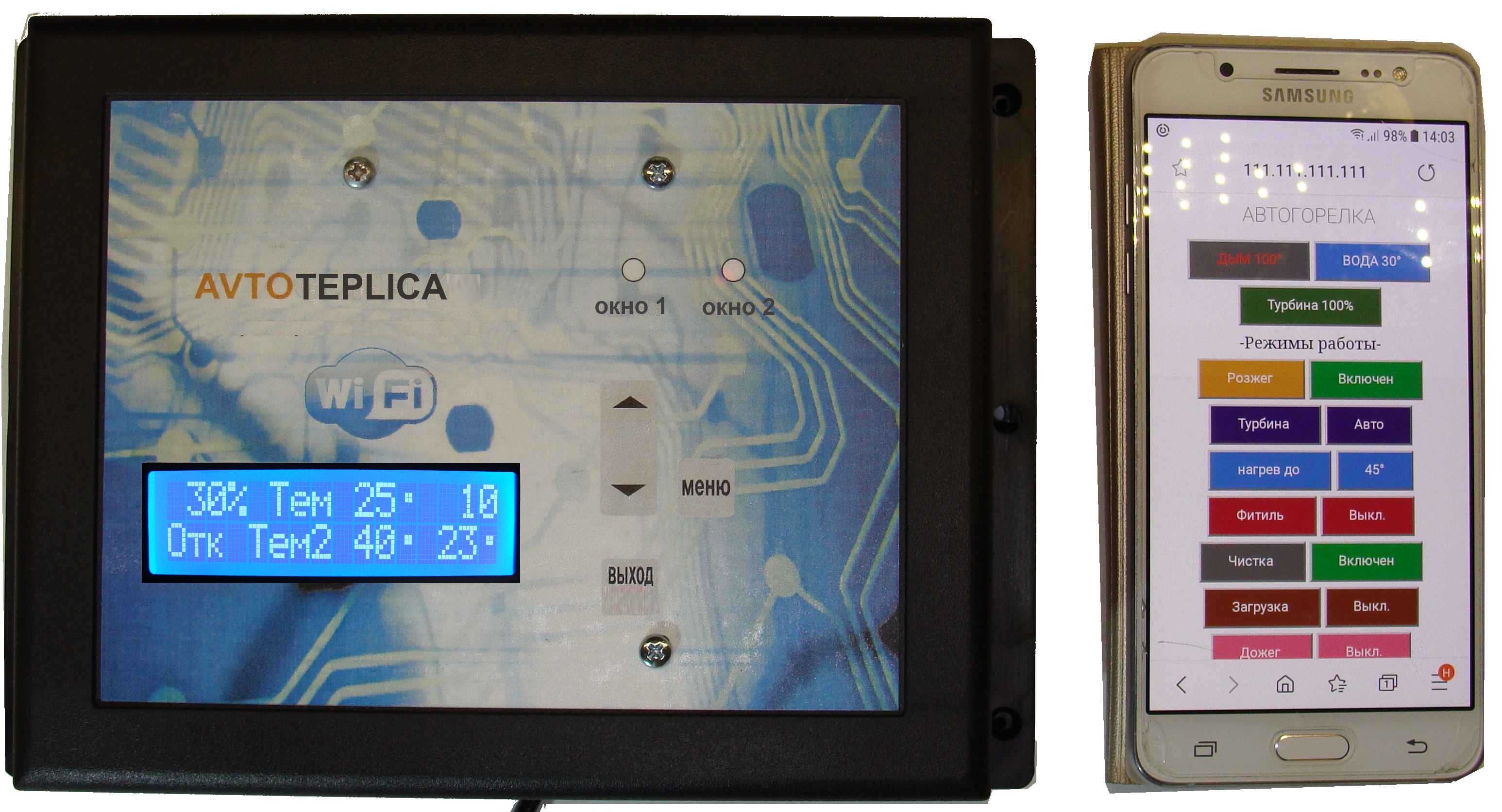

Ниже показан пример подключения через смартфон к этому контроллеру

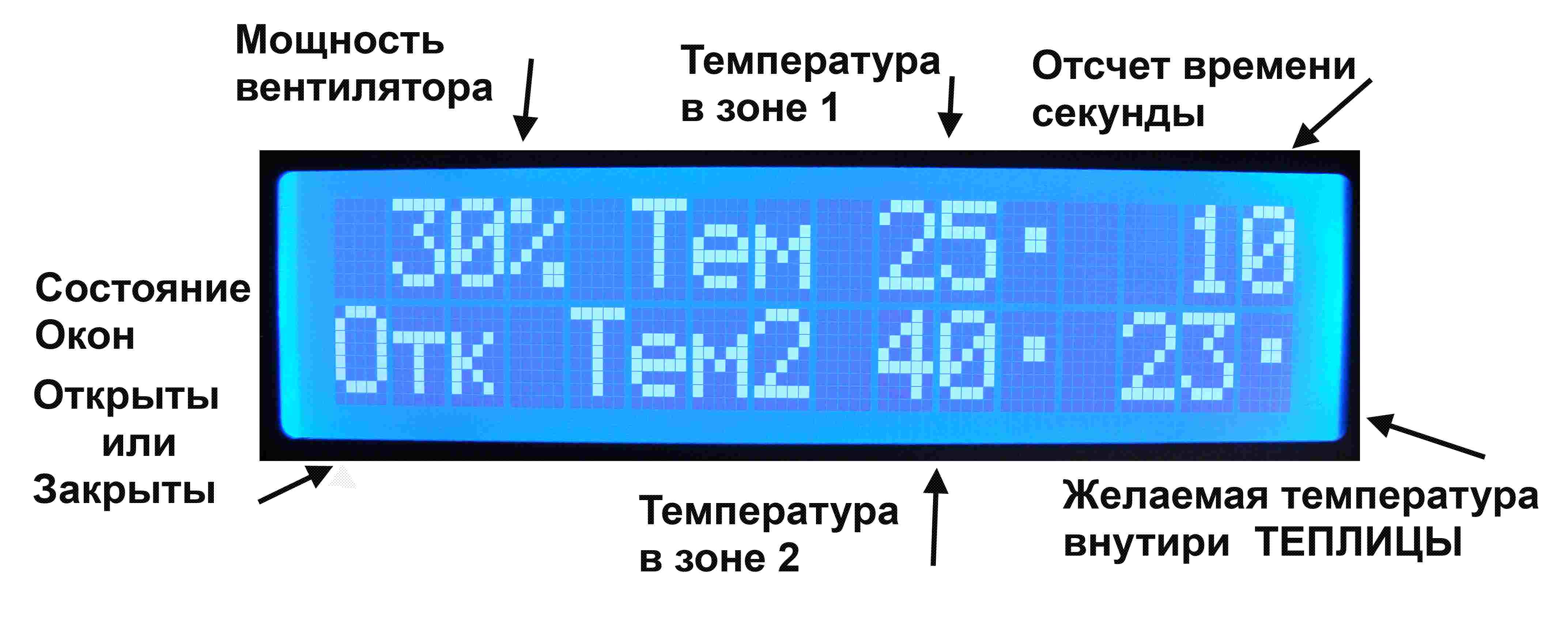

Контроллер для индикации использует дисплей как показано на рисунке

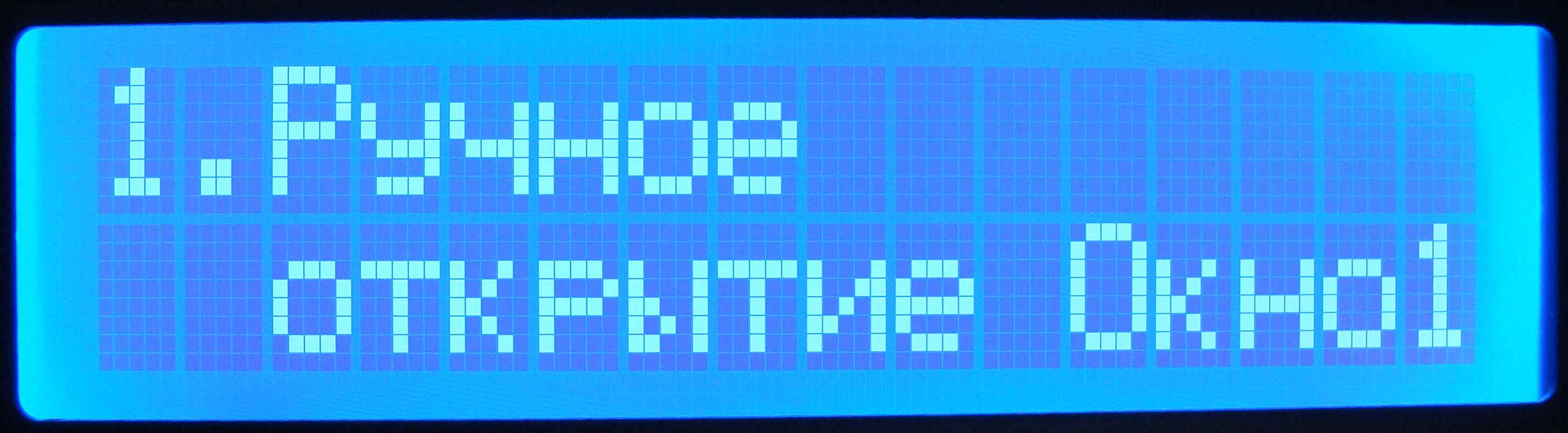

В этом пункте МЕНЮ можно открыть в ручном режиме ОКНО №1, открытие окна происходит до тех пор пока нажата кнопка - при отпускании кнопки движение окна прекращается

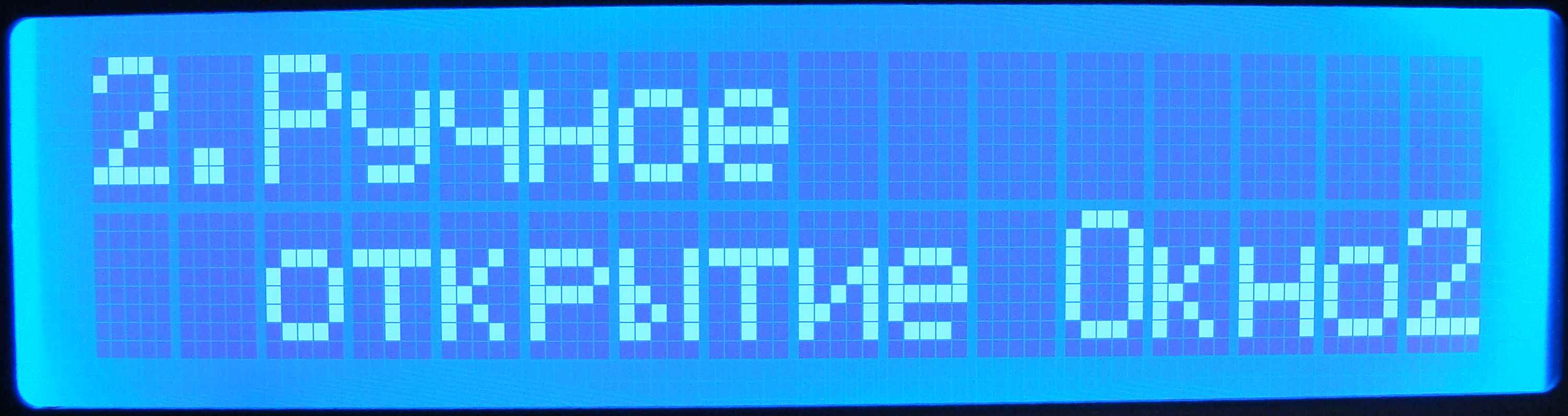

В этом пункте МЕНЮ можно открыть в ручном режиме ОКНО №2, открытие окна происходит до тех пор пока нажата кнопка - при отпускании кнопки движение окна прекращается

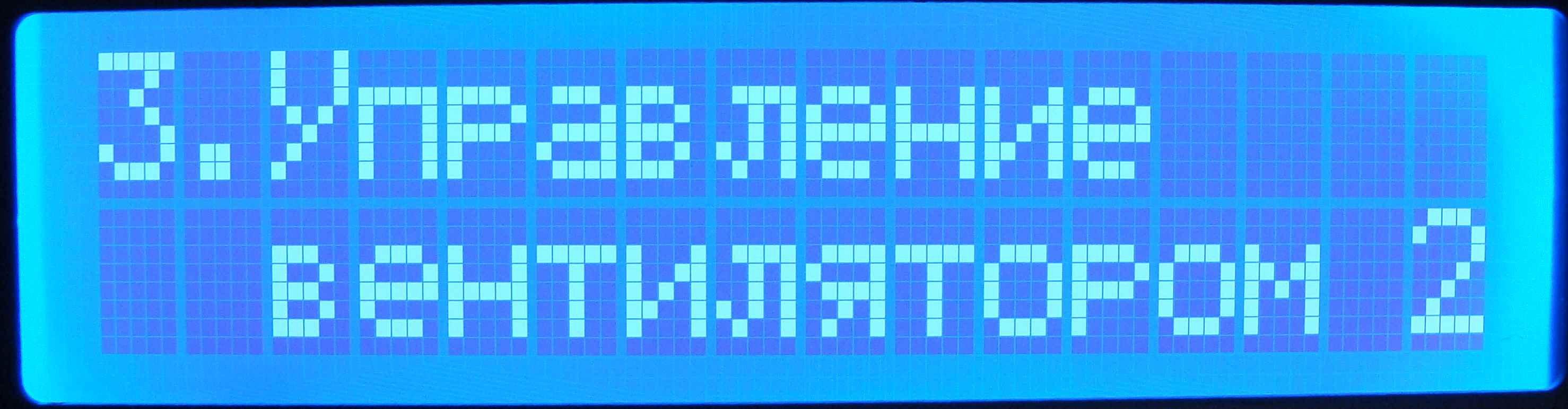

В этом пункте МЕНЮ устанавливается режим управления ТУРБИНОЙ - Ручной или Авто режим

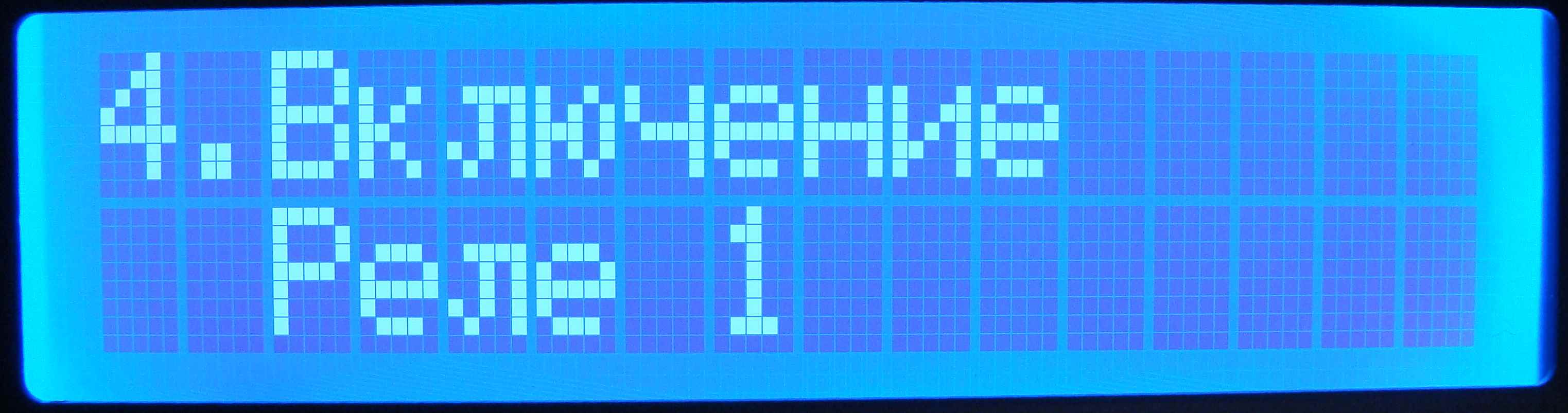

В этом пункте МЕНЮ устанавливается температура при которой Включится Реле №1

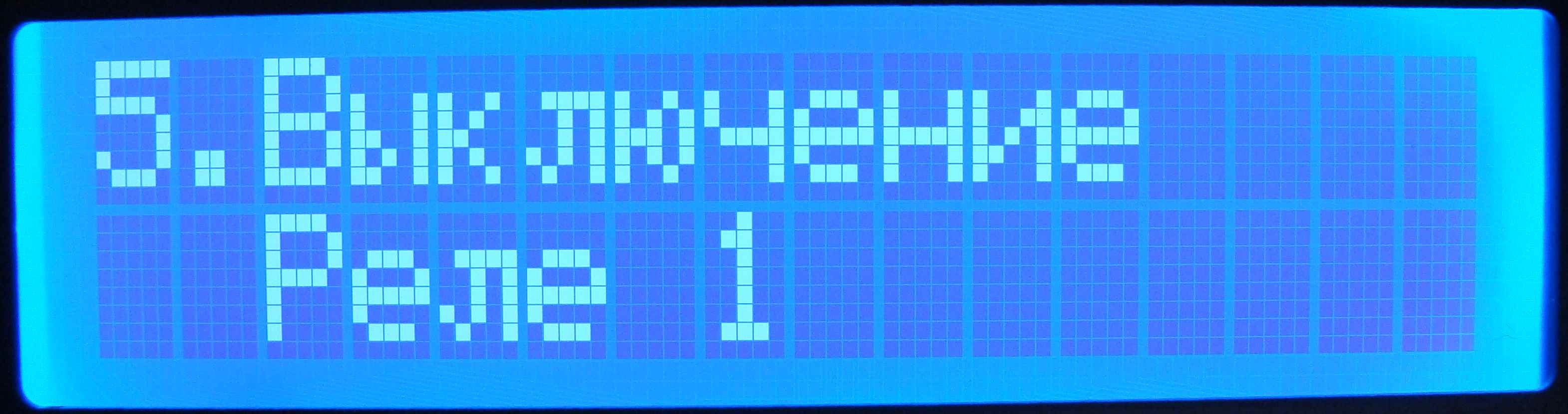

В этом пункте МЕНЮ устанавливается температура при которой Выключится Реле №1

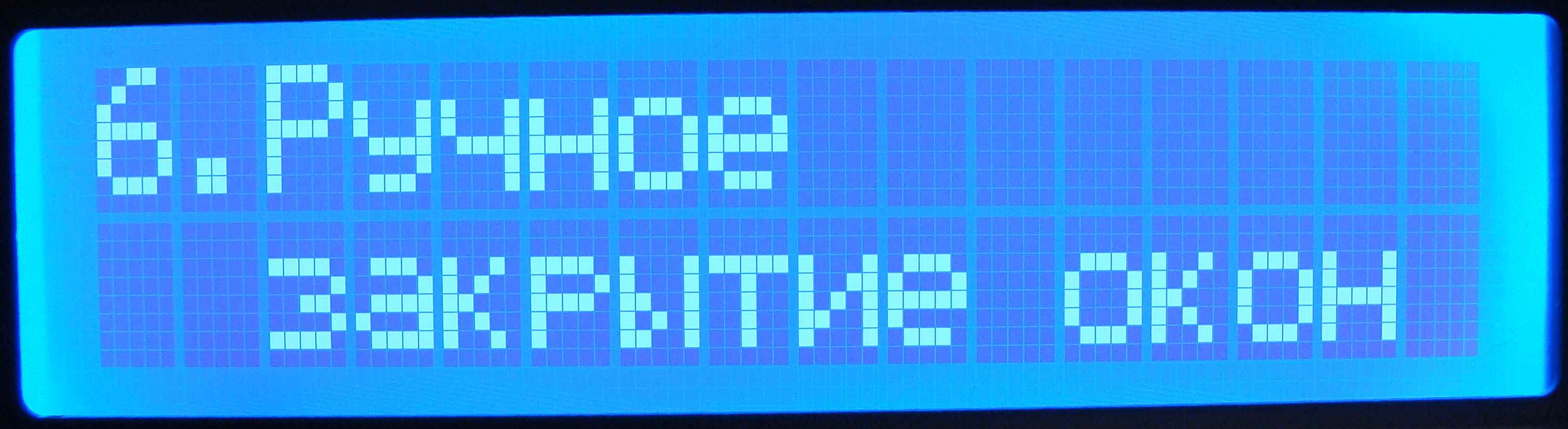

В этом пункте МЕНЮ можно ЗАКРЫТЬ в ручном режиме оба ОКНА, Закрытие окон происходит одновременно до тех пор пока нажата кнопка . Если во время движения окна сработал "концевик" этого окна, то движение окна прекращается

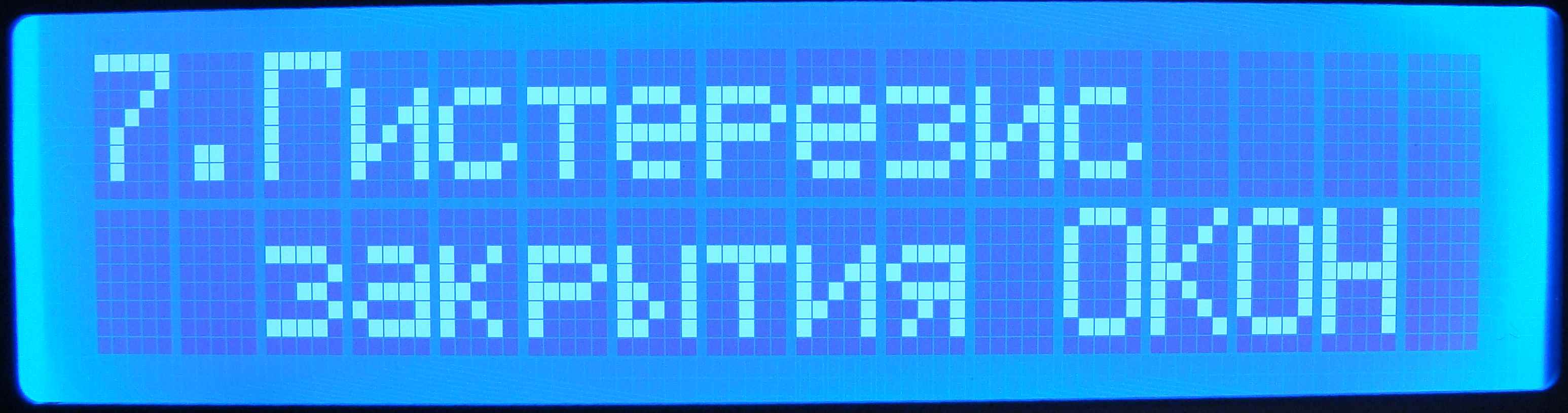

Установка гистерезиса для начала процесса закрытия ОКНА №1 и ОКНА №2

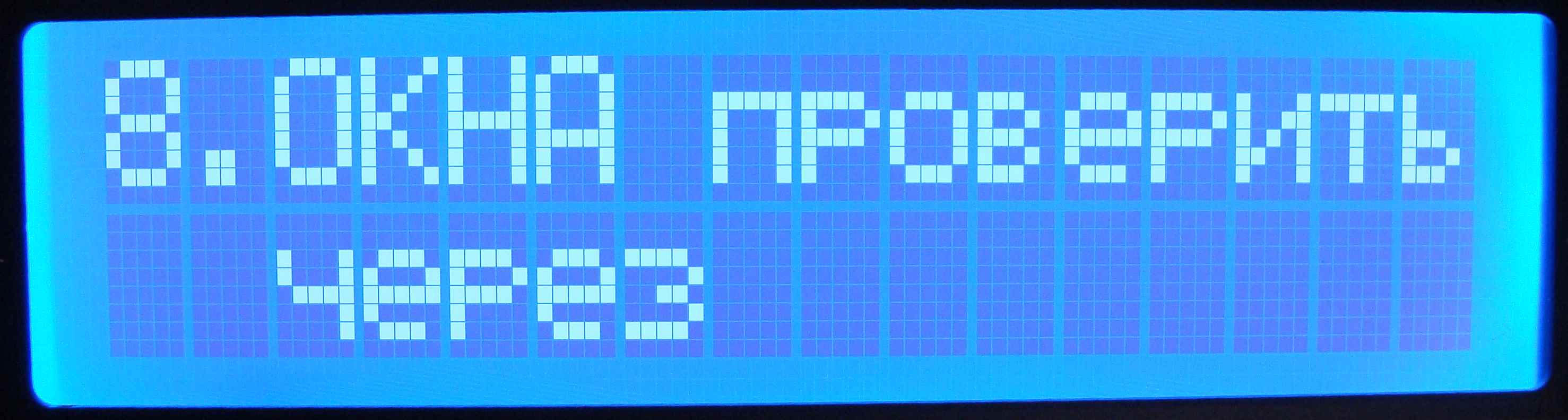

Время в минутах через которое происходит проверка датчика воздуха в Зоне №1 и в Зоне №2

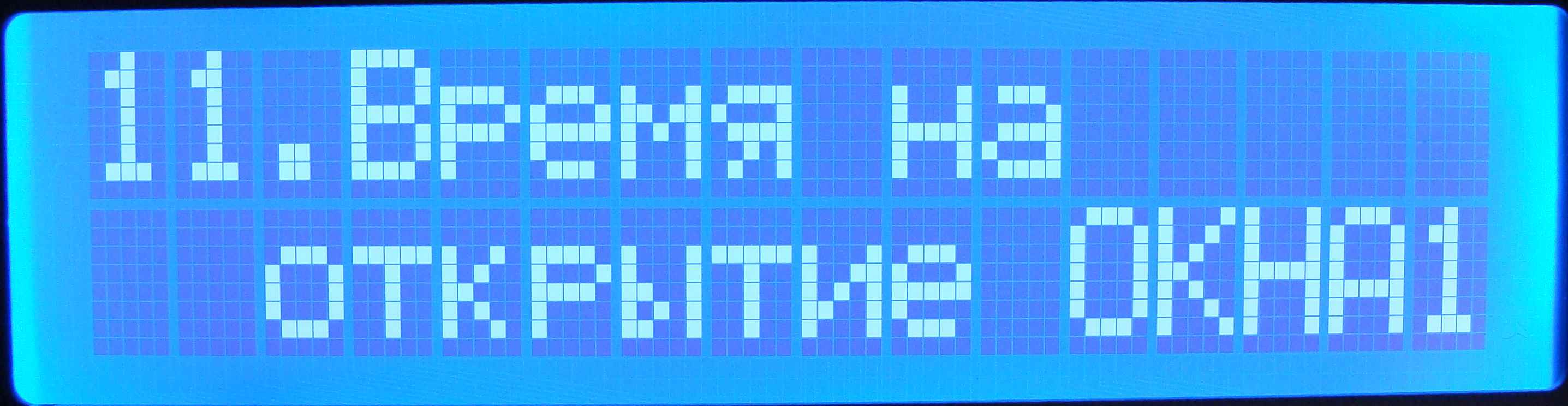

В этом пункте МЕНЮ устанавливается максимальное время (сек.) для движения ОКНА №1. После того как это время истечет - движение окна прекращается.

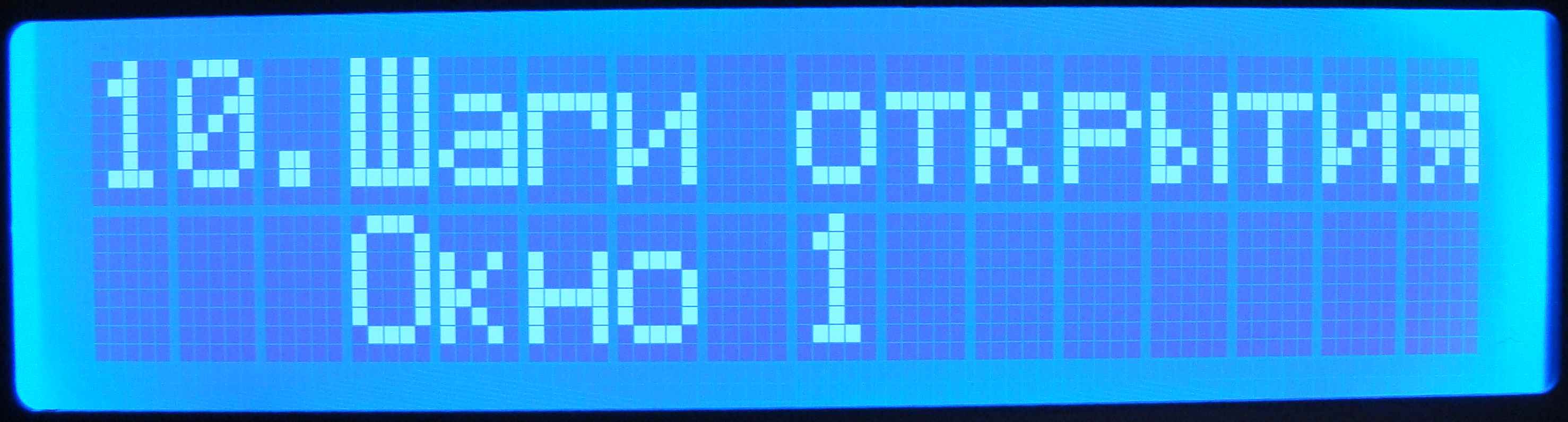

В этом пункте МЕНЮ устанавливается количество шагов открытия для Окна №1
В этом пункте МЕНЮ устанавливается время (сек) для одного шага открытия для Окна №1

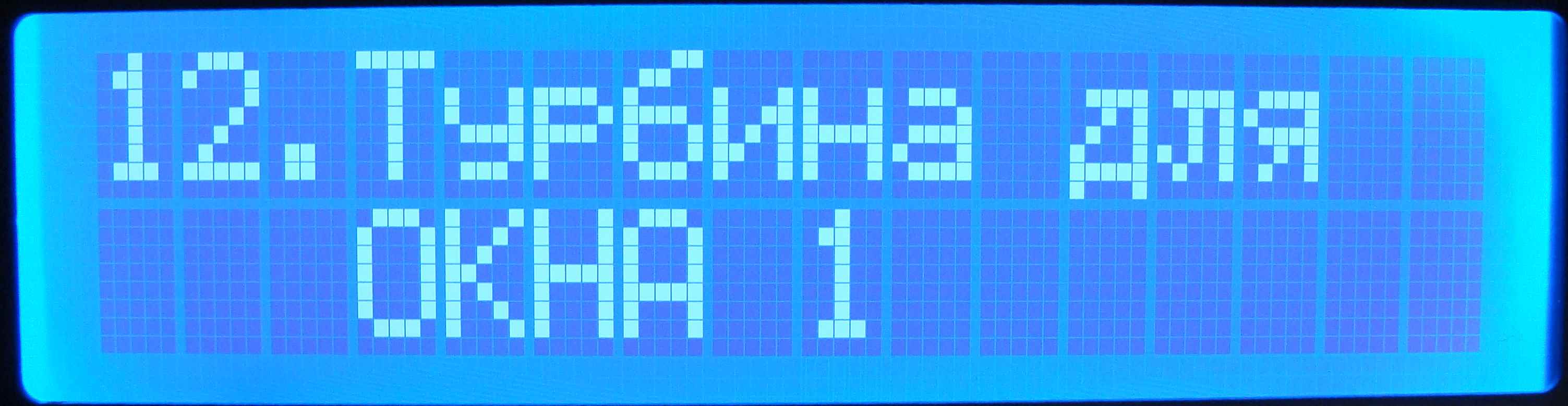

В этом пункте МЕНЮ устанавливается мощность ТУРБИНЫ с которой она должна начать дуть при открытии ОКНА №1
Турбина начинает дуть на последнем шаге открытия этого окна.

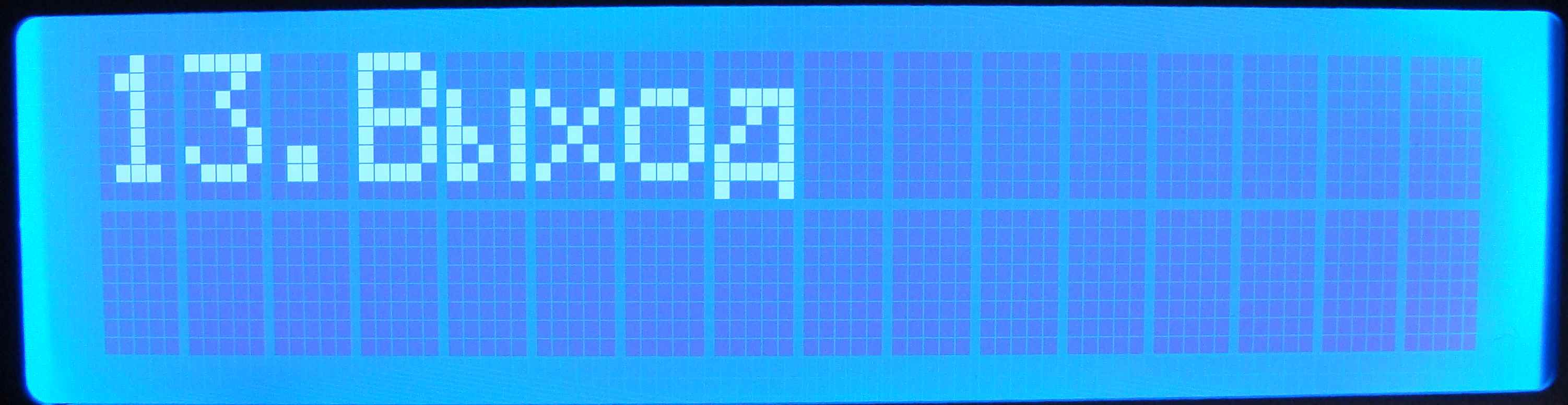

Этот пункт для ВЫХОДА из этого меню

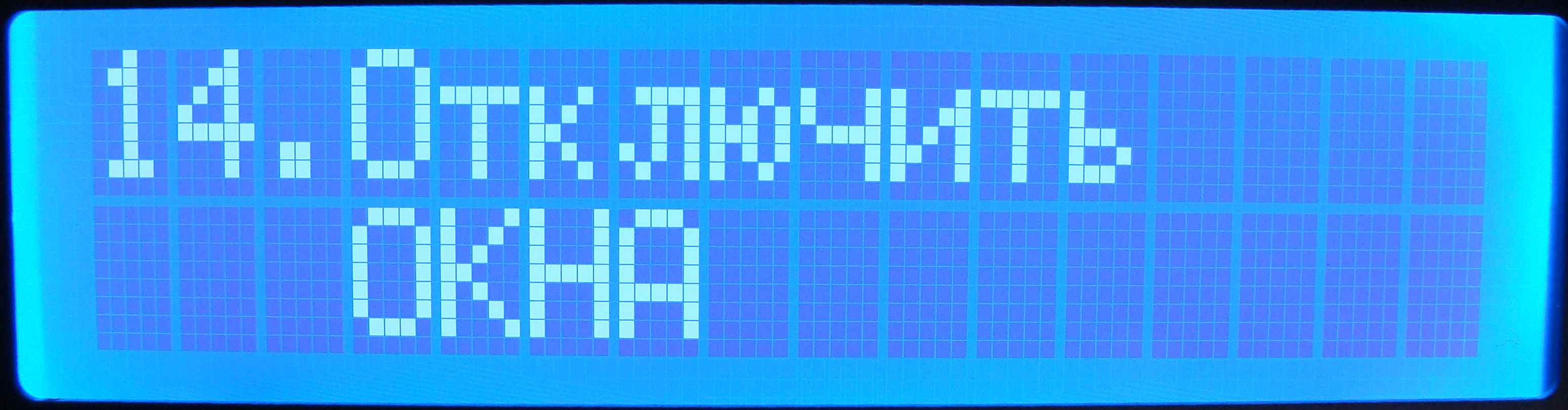

В этом пункте МЕНЮ можно отключить управление ОКНАМИ

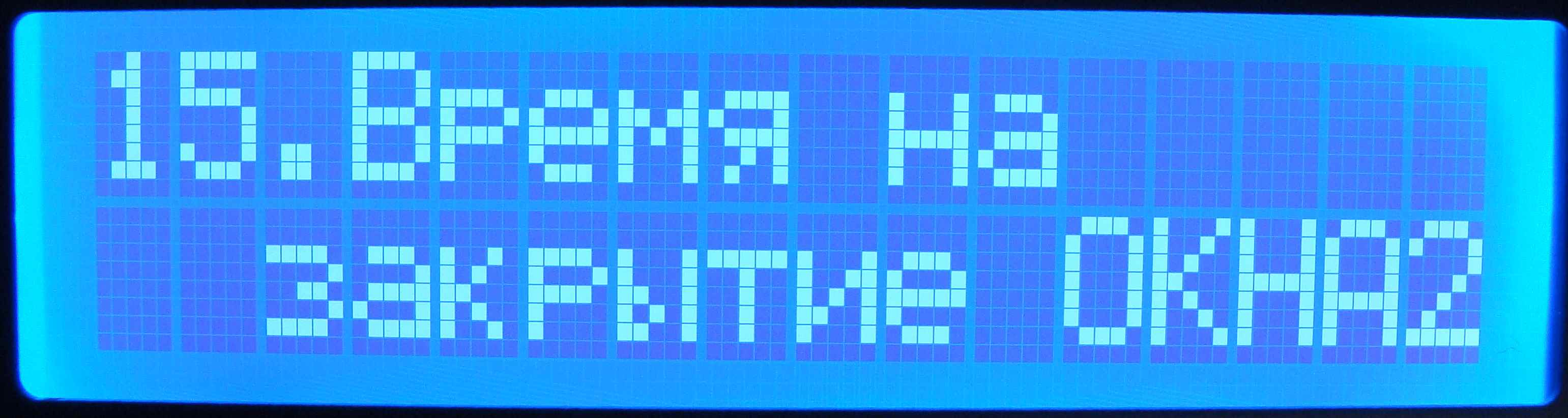

В этом пункте МЕНЮ устанавливается максимальное время (сек.) для движения ОКНА №2. После того как это время истечет - движение окна прекращается.

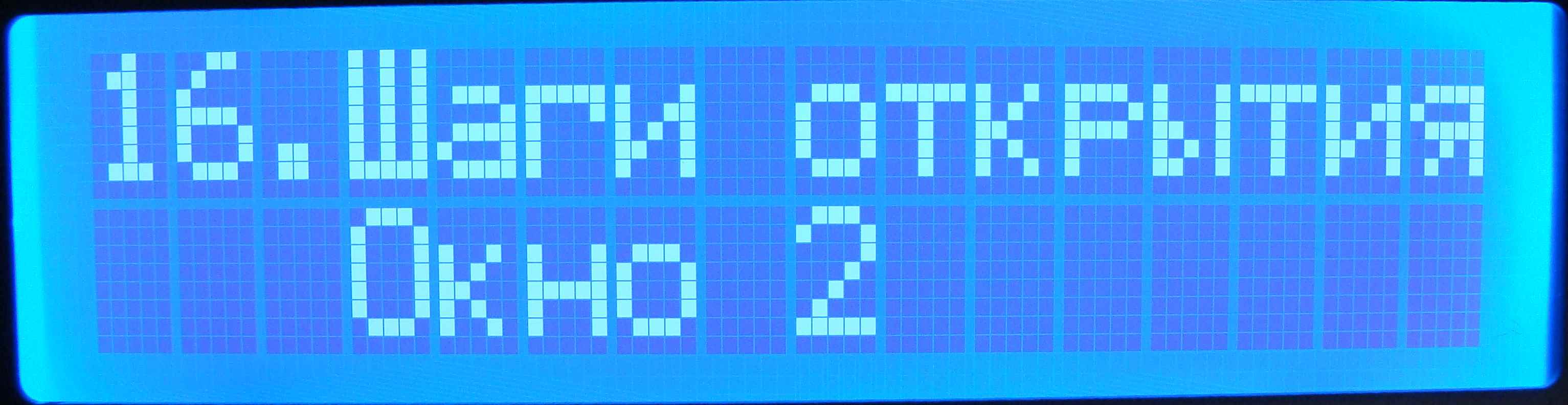

В этом пункте МЕНЮ устанавливается количество шагов открытия для Окна №2

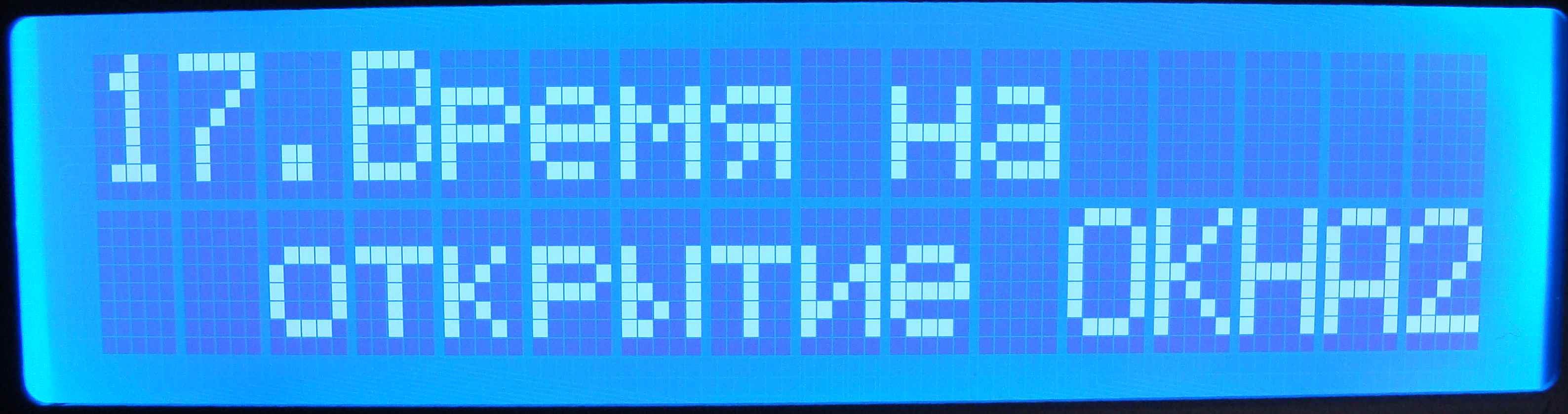

В этом пункте МЕНЮ устанавливается время (сек) для одного шага открытия для Окна №2

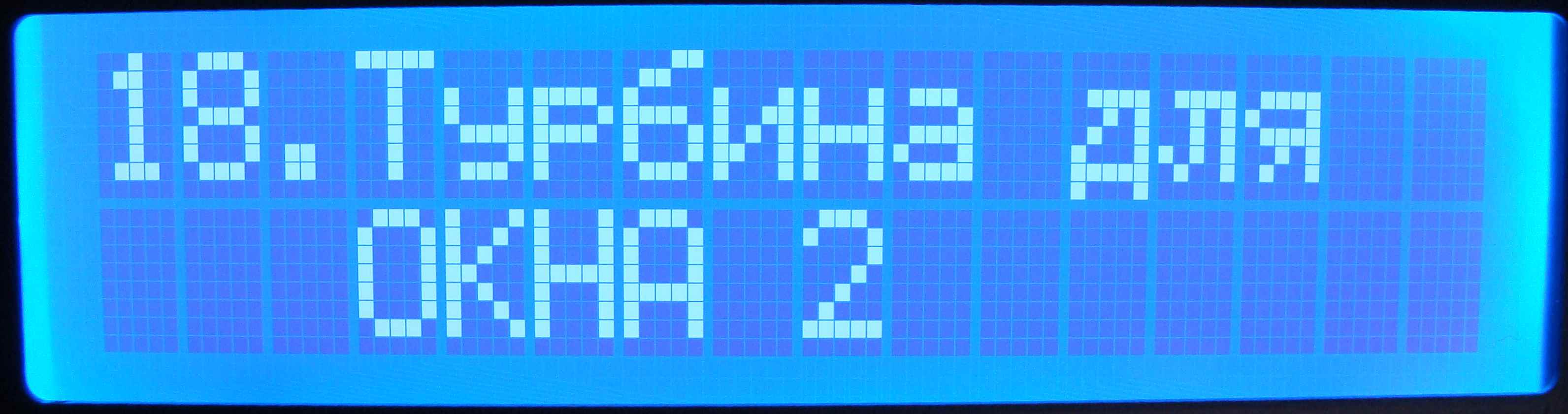

В этом пункте МЕНЮ устанавливается мощность ТУРБИНЫ с которой она должна начать дуть при открытии ОКНА №2
Турбина начинает дуть на последнем шаге открытия этого окна.

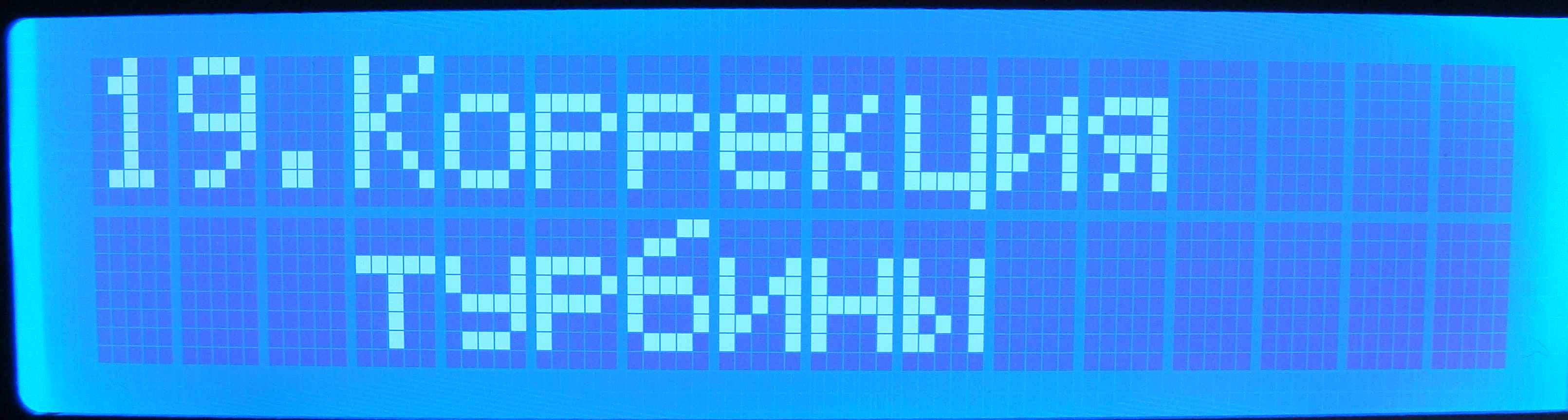

Этот пункт МЕНЮ необходим для тонкой настройки характеристик электромотора ТУРБИНЫ

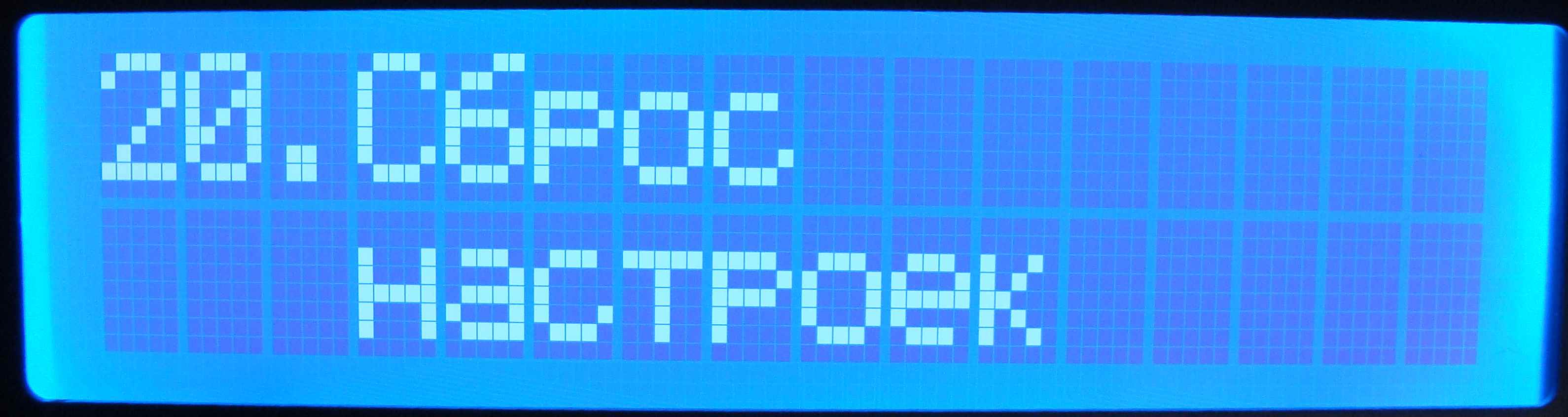

Сброс заводских настроек

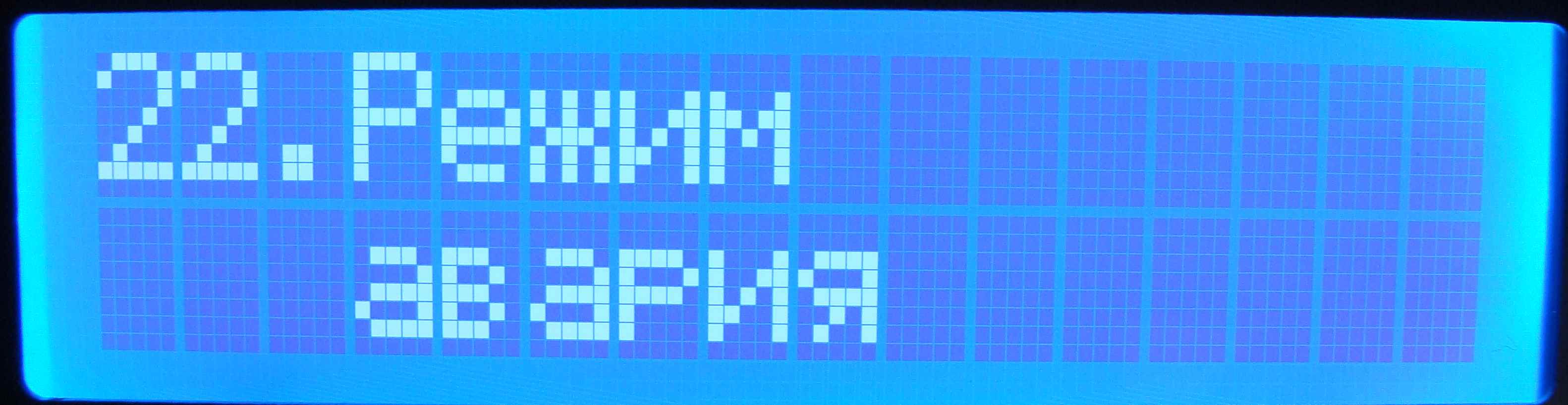

В этом пункте МЕНЮ можно отключить один из ДВУХ датчиков температуры в случае его поломки
