ПЕЛЛЕТНАЯ ФАКЕЛЬНАЯ ГОРЕЛКА 100 кВатт
ПЕЛЛЕТНАЯ ГОРЕЛКА МОЩНОСТЬЮ 100 кВатт
Для того чтобы Вы могли автоматизировать свой твердотопливный отопительный котел необходимы следующие компоненты :
1. Горелка пеллетная совместно с контроллером управления и элементом автоматического поджога топлива
2. Шнек для подачи пеллет в горелку
3. Бункер для пеллет (или емкость для пеллет)
ГОРЕЛКА 100 кВатт + ТУРБИНА + КОНТРОЛЛЕР + Элемент розжига + ШНЕК + ШНЕК2

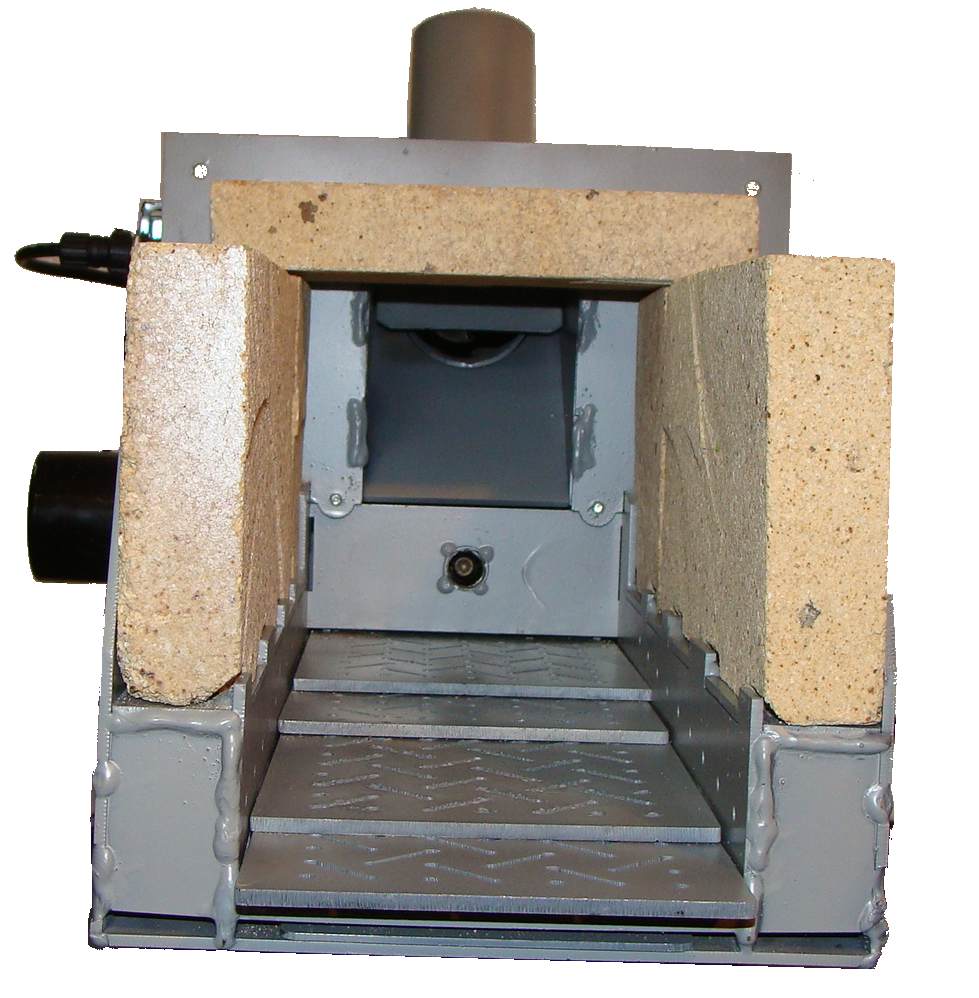

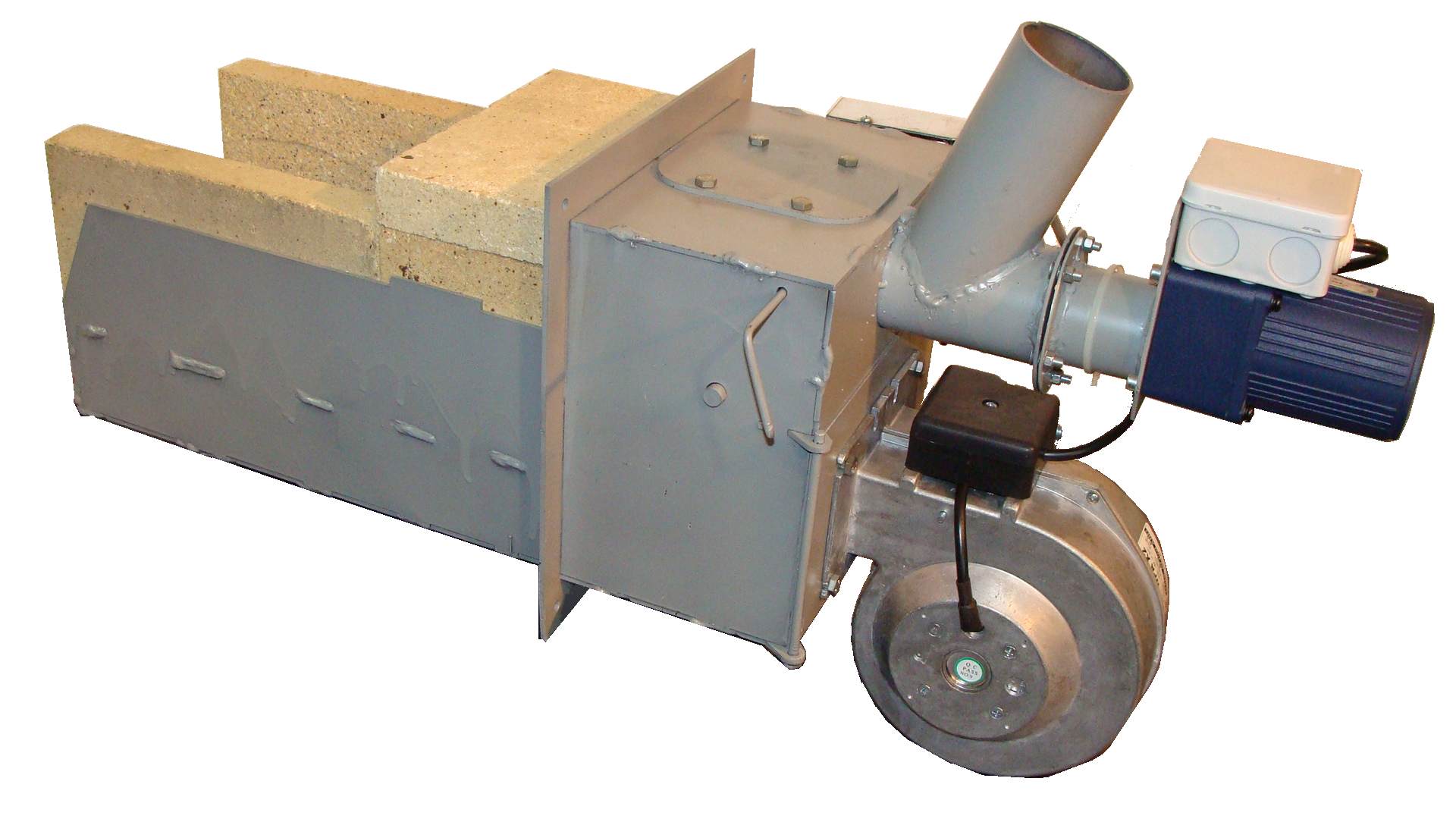

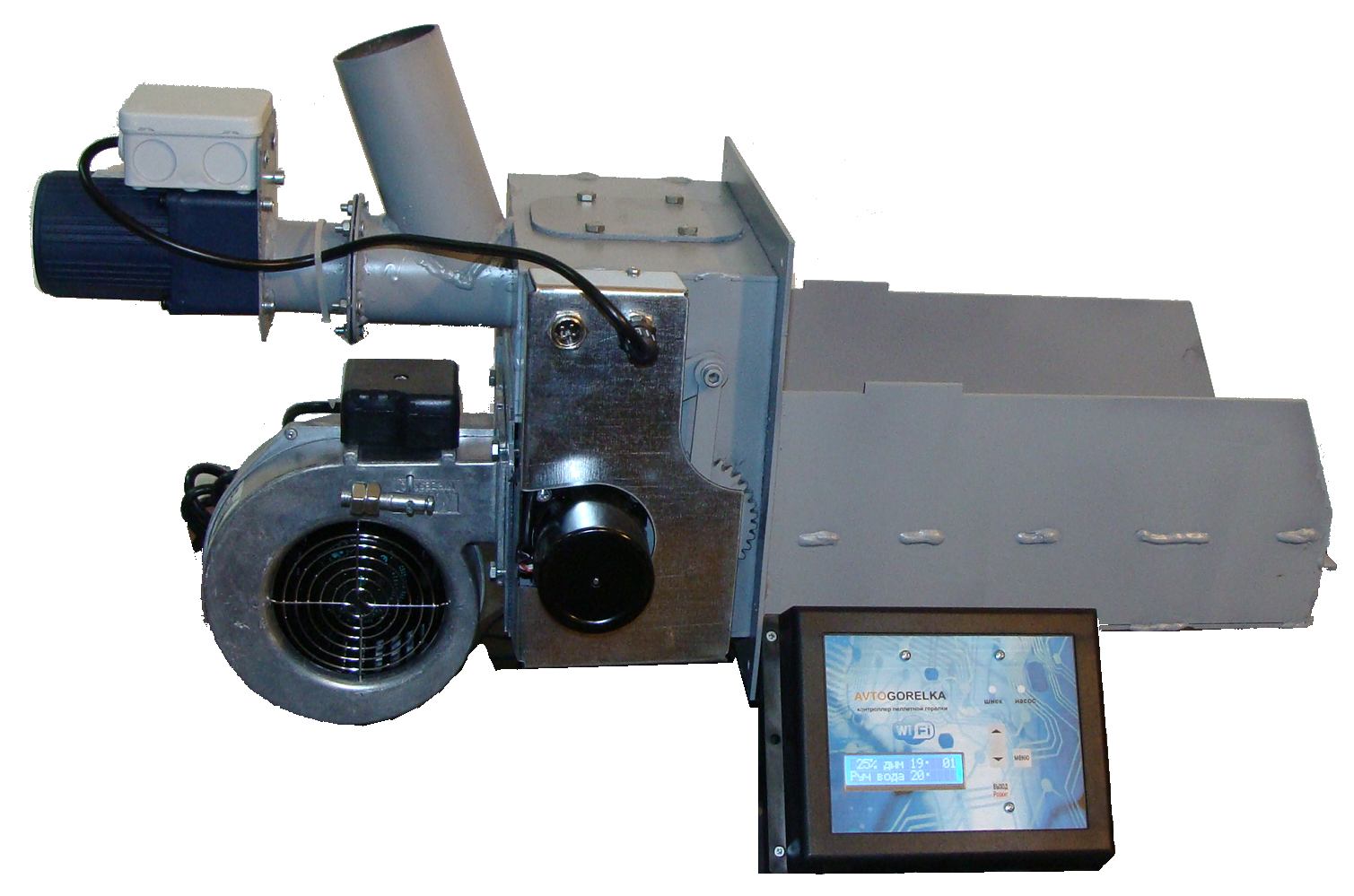

ГОРЕЛКА 100 кВатт ПЕЛЛЕТНАЯ с системой автоматического розжига

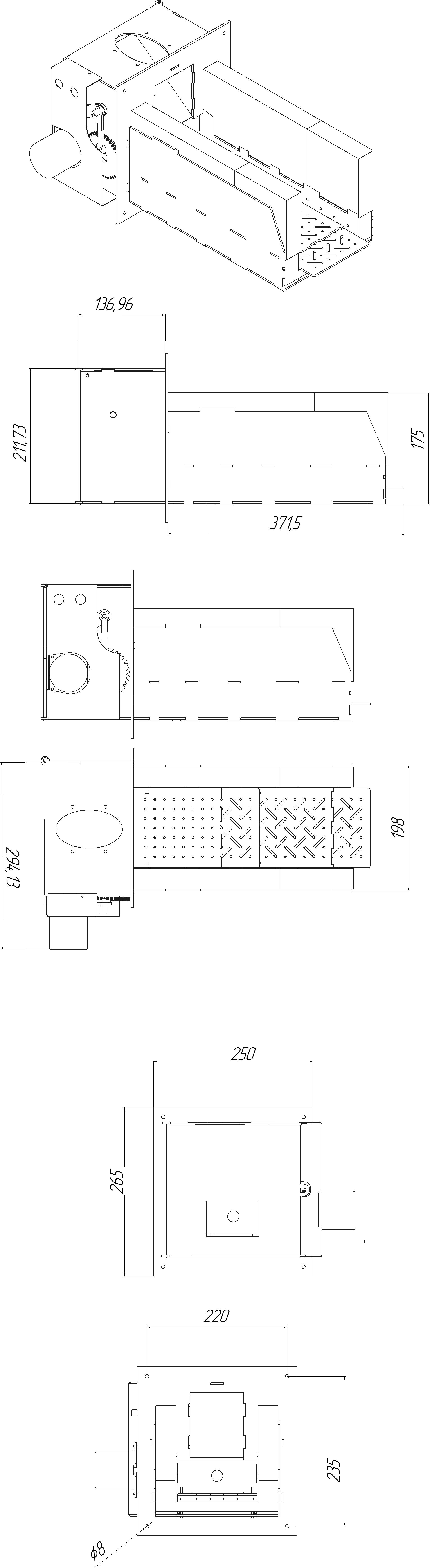

ВИДЕО -Конструкция пеллетной горелки 100kW
ВИДЕО - горение пеллет в горелке
УСАНОВКА ГОРЕЛКИ ПЕЛЛЕТНОЙ В ТВЕРДОТОПЛИВНЫЙ КОТОПИТЕЛЬНЫЙ КОТЕЛ
Установка комплекта горелки не является сложной . Для этого необходимо сделать следующие шаги :
1. Установить ГОРЕЛКУ в дверцу отопительного котла, перед этим нужно прорезать с помощью "болгарки" прямоугольное отверстие. Для разметки воспользуйтесь бумажным ШАБЛОНОМ.
2. Установить вплотную к отопительному котлу бункер и наполнить его топливом - пеллетами
3. Соединить с помощью гибкого шланга - шнек и горелку
4. Подключить все провода на свои места с помощью удобных разъемов
|
КОНТРОЛЛЕР УПРАВЛЕНИЯ
 ОСНОВНЫЕ ФУНКЦИИ УСТРОЙСТВА:
Технические характеристики
ХАРАКТЕРИСТИКИ ПОДКЛЮЧАЕМОГО ОБОРУДОВАНИЯ
ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
!!! Примечание: Датчик для температуры "ВОДЫ" имеет пластиковый провод . При установке такого датчика нужно помнить что провод которым подключен этот датчик к контроллеру не может выдержать температуру более 150 градусов – у провода начинает плавиться оплетка . Поэтому не допускайте нагрев этого провода о металлические части котла . ВНИМАНИЕ ! Не подключайте насос и вентилятор мощность потребления которых превышает допустимое .

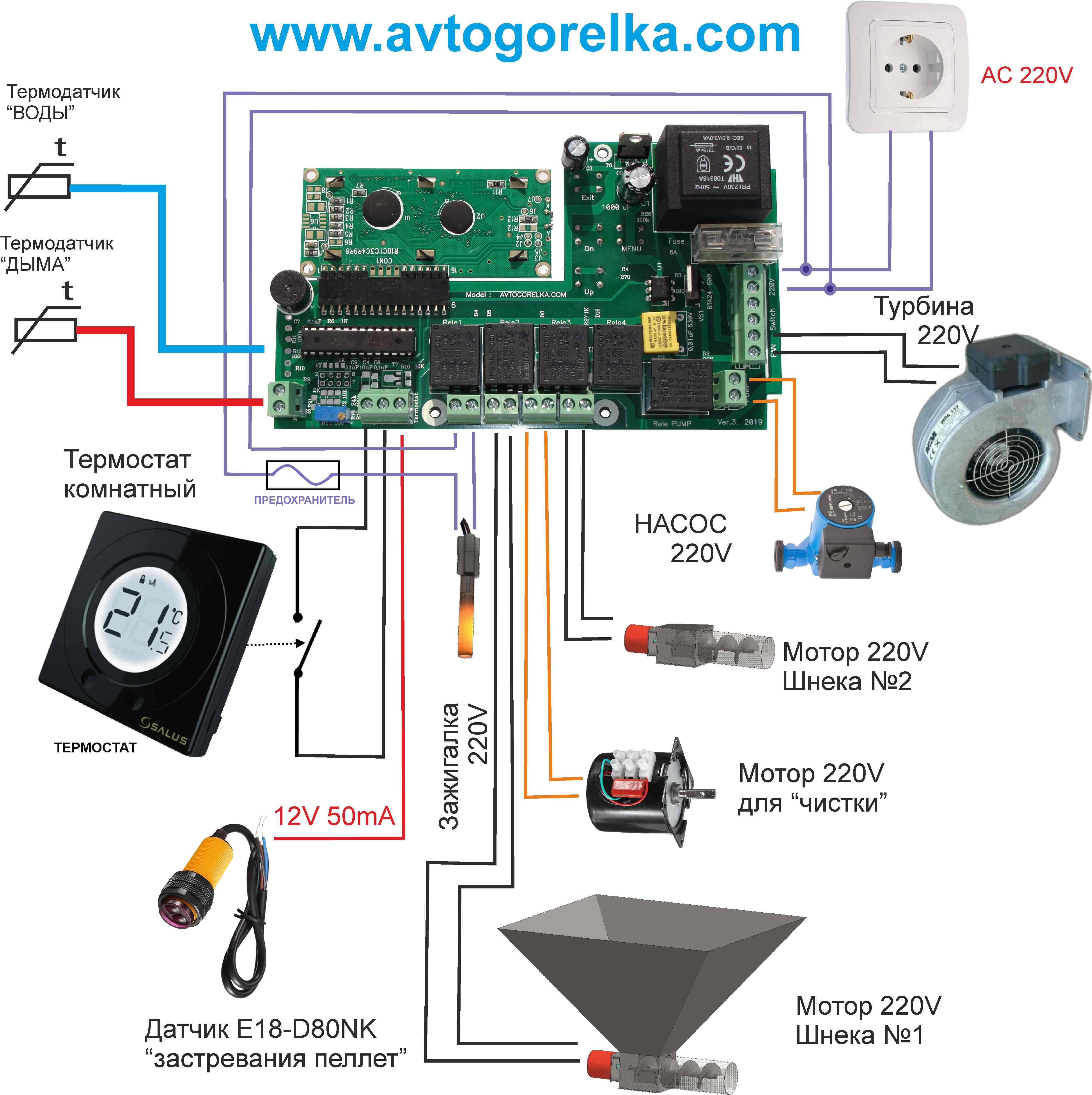

Схема управления пеллетной горелкойПодготовка к работе контролераПеред началом эксплуатации контроллера , Вам будет необходимо произвести установку на Ваш твёрдотопливный котел следующих компонентов :
Датчик дыма нужно установить непосредственно в дымоход- как можно ближе к котлу. Датчик ДЫМА вкручивается в отверстие которое нужно просверлить в начале дымохода. При закручивании датчика ДЫМА нужно придерживать провод – что бы он не крутился вместе с болтом. В противном случае провод можно повредить и датчик дыма будет испорчен. ВНИМАНИЕ !!! Не разрешается устанавливать датчик ДЫМА на металлические части котла или дымохода которые не имею прямого контакта с дымогазами . Датчик дыма должен находится в центре прохождения дымогазов. Контроллер не может правильно работать если датчик дыма или датчик температуры воды не прикреплен надежно к металлическим частям отопительного котла . Крепление датчика ДЫМА и ВОДЫ должно быть очень надежно. Простое прикладывание датчика без его закрепления - НЕ РАЗРЕШАЕТСЯ !!!
Работа контроллера сжигания топлива После подачи питания контроллер начнет выдавать информацию на дисплей. Вам необходимо разжечь топливо в топке горелки- для этого необходимо нажать и удерживать кнопку "ВЫХОД" до появление на экране контроллера символа "Роз"(это означает что запустилась процедура розжига). Но перед розжигом контроллер проведет чистку горелки совместно с продувкой вентилятором. После розжига контроллер автоматически вернется в один из режимов ("Автоматический" или "Ручной"). В "Автоматическом" режиме контроллер будет нагревать теплоноситель до желаемой температуры и после этого контроллер переведет работу горелки в режим "Фитиль" (это поддержание минимального пламени). После того как теплоноситель остынет до величины гистерезиса - опять включится режим "Автоматический". Затем все повторяется.
Другим режимом работы горелки является режим "Ручной" . В этом режиме топливо подается с периодами , а регулировать можно поток воздуха нагнетаемый вентилятором в горелку . Этот режим необходим для определения как горят пеллеты , если вы их загружаете в первый раз.
Во время работы горелки контроллер следит за температурой дымохода и температурой теплоносителя (воды). В случае перегрева -контроллер остановит работу горелки и выдаст звуковой сигнал . После того как температура упадет до нормальной контроллер продолжит свою работу. Также контроллер следит чтобы топливо не погасло и производит постоянно чистку горелки. Даже если контроллер обнаружит что горелка погасла - он прочистит ее и разожжёт еще раз. Если это не поможет - то контроллер останавливает свою работу.
Вы можете настроить в пунктах "меню" режим управления вентилятором "Ручной режим" или "Автоматический". Установите периодичность и длительность загрузки пеллет через пункты МЕНЮ. Также установите периодичность отчистки колосников. Затем, если нужно, установить предел температуры при котором вентилятор выключается (это необходимо для случая когда топливо в бункере закончилось). Далее проверьте порог температуры при которой насос включается и выключается. Все изменения которые Вы внесли в настройки сохраняться в энергонезависимой памяти . Также если Вы захотите вернуть заводские настройки , Вы можете воспользоваться пунктом меню "Сброс настроек".
Режим работы горелкиКонтроллер во время своей работы отображает режимы работы в которых контроллер сейчас находится . Режим работы контроллера отображается в левом нижнем углу экрана контроллера. Чистка горелки "Чис" - контроллер постоянно чистит горелку используя для этого подвижные колосники. Чистка происходит с параметрами которые Вы самостоятельно устанавливает в пунктах МЕНЮ. Ручной режим работы "Руч" - в РУЧНОМ режиме, мощность вентилятора можно менять не заходя в МЕНЮ. Топливо подается порциями с периодом (порцию и период можно выставить в пунктах меню в секундах), а скорость вращения вентилятора можно установить прямо при работе горелки (стрелка "вверх" и "вниз"). Этот режим необходим для определения качества горения пеллеты , если вы их загружаете в первый раз. Автоматический режим работы "Авт" - в АВТОМАТИЧЕСКОМ режиме работы , горелка пытается разогреть теплоноситель до желаемой температуры . Желаемую температуру можно установить прямо при работе горелки (стрелка "вверх" и "вниз"). Топливо подается порциями с периодом (порцию и период можно выставить в пунктах меню в секундах), скорость вращения вентилятора также выставляется в МЕНЮ , в отдельном пункте под названием "ТУРБИНА Режим ГОРЕНИЕ". После того как теплоноситель (вода ) нагреется до желаемой температуры - контроллер переводит горелку в режим ФИТИЛЬ. Режим работы ФИТИЛЬ "Фит" - Пламя в режиме ФИТИЛЬ не гасится , а поддерживается горение - но со значительно меньшим количеством расхода топлива. Топливо подается порциями с периодом (порцию и период можно выставить в пунктах меню в секундах), скорость вращения вентилятора также выставляется в МЕНЮ , в отдельном пункте под названием "ТУРБИНА Режим ФИТИЛЬ". После того как теплоноситель остынет на величину выставленную в пункте МЕНЮ под названием "Гистерезис режима ФИТИЛЬ" - контроллер переводит горелку в Автоматический режим "Авт". Режим работы ДОЖЕГ "Дож" – При необходимости можно подключить к контроллеру комнатный термостат или датчик перегрева горелки (или датчик переполнения топлевопровода - гофры) . Для этого в контроллере есть отдельный разъем. После замыкания контактов на контроллере , контроллер отключает загрузку топлива , вентилятор работает ,чтобы дожечь топливо которое уже находится в горелке . В этом режиме находится контроллер до тех пор пока замкнутые контакты не разомкнуться . Если размыкание этих контактов произошло когда горелка уже потухла , то контроллер автоматически разожжёт новое топливо для продолжения своей работы. Розжиг топлива "Роз" - контроллер управляет керамическим воспламенителем топлива и может разжечь топливо автоматически, если оно потухнет. Причем перед каждым розжигом контроллер будет в течении 1 минуты прочищать с помощью подвижных колосников горелку и продувать ее воздухом. После прочистки включится подача топлива "Для РОЗЖИГА" (необходимое количество топлива устанавливается в пунктах "МЕНЮ") и после розжига контроллер автоматически перейдет в работу . Во время розжига чистка колосников не происходит. Чистка производится только перед розжигом и после него- во время работы. При РОЗЖИГЕ выполняется следующая последовательность:
!!! Примечание: при сдвиге температуры дымохода в верхнюю сторону на величину «гистерезис для розжига» контроллер будет подсыпать топливо в топку , чтобы оно не истлело в процессе розжига. В начале процедуры РОЗЖИГ может появляться на экране фраза «Нет ОГНЯ». Также эта фраза появится при неудачной попытке розжига . Индикация

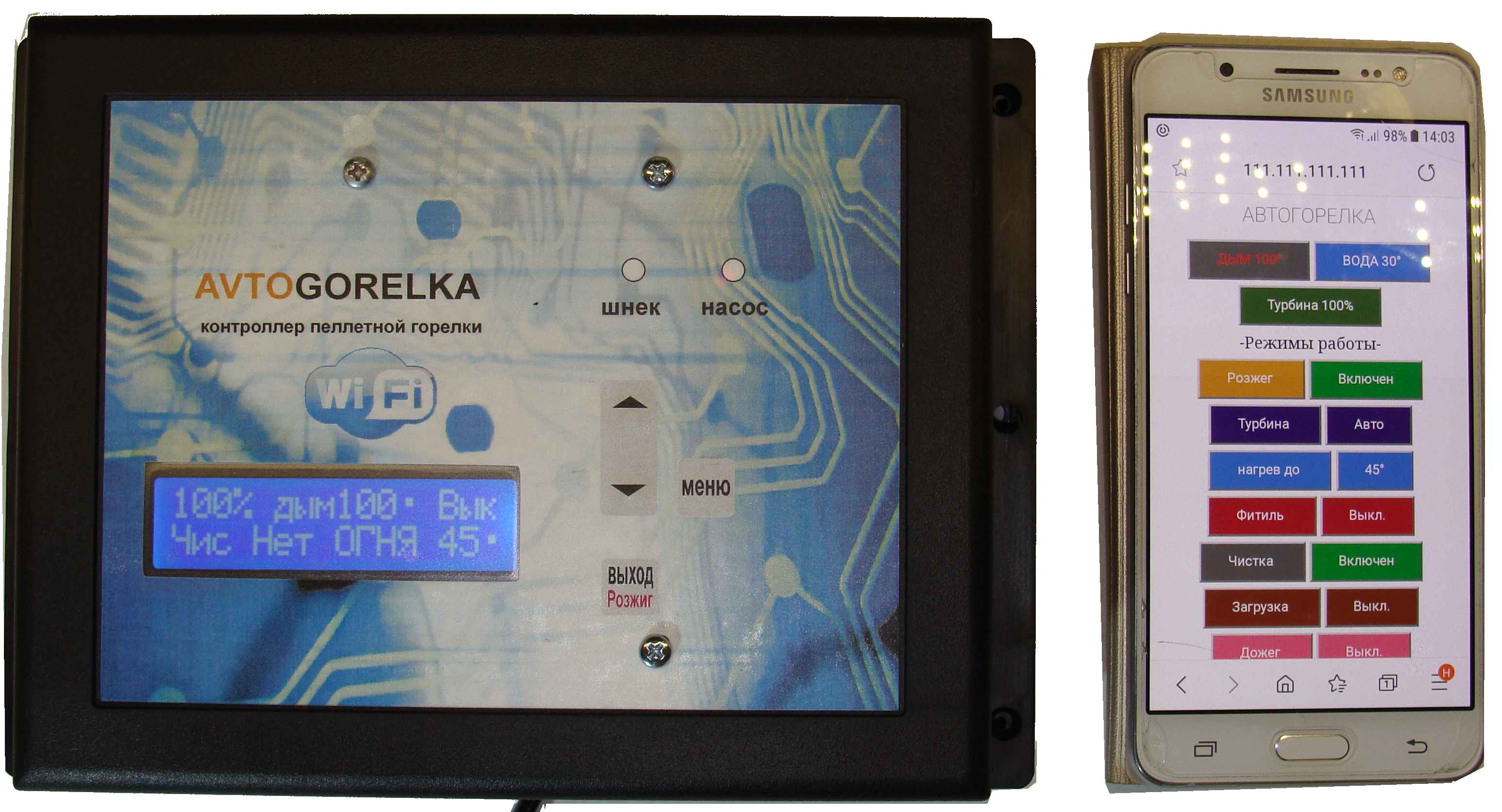

Контроллер для индикации использует дисплей как показано на рисунке
МЕНЮ контроллера
Внешний вид пунктов МЕНЮ показан ниже . Для входа в МЕНЮ необходимо нажать и удерживать некоторое время кнопку под названием "МЕНЮ" . После этого на экране появятся пункты меню , по которым очень просто и понятно можно "ходить" с помощью кнопок . После манипуляций с пунктами меню можно выйти в основную программу с помощью пункта "Выход" , при этом произойдет перезагрузка программы с новыми параметрами (которые Вы возможно установили).
Ниже представлены только некоторые пункты МЕНЮ . Перечисление всех пунктов меню можно посмотреть в инструкции к этому контроллеру.
 АВТО-Розжиг топлива - в этом пункте меню можно включить или выключить процедуру розжига топлива после длительного отсутствия питания 220 вольт .
 Установка температуры дымохода при которой вентилятор выключается .
 Установка режима управления "Ручной" либо "Авто" (на ЭКРАНЕ "РУЧ" или "АВТ")
 Установка температуры включения насоса
 Установка гистерезиса для выключения насоса
 Перед первым запуском - можно наполнить пустой шнек используя этот пункт
 Установка гистерезиса температуры воды для выхода из режима "ФИТИЛЬ"
 Установка времени через которое будет происходить загрузка топлива
 Установка длительности загрузки топлива
 Установка времени через которое будет происходить включение мотора предназначенного для чистки горелки
 Установка длительности чистки
 Сброс заводских настроек
 С помощью этого пункта производится выход из МЕНЮ и запуск работы контроллера
 Установка времени через которое будет происходить окончание процедуры РОЗЖИГ если топливо не подожглось
 Установка мощности вентилятора для работы во время РОЗЖИГА
 Установка температуры дымохода при которой считается что огонь начал появляться в топливе
 Установка количества топлива (пеллет) которые нужно загрузить в горелку перед началом РОЗЖИГА
 Установка температуры дымохода при которой считается что топливо только начало затухать (темпетарута начала затухания )
 Если есть необходимость уменьшить или увеличить мощность вентилятора , то это можно сделать в этом пункте
 Установка времени через которое будет происходить загрузка топлива в режиме ФИТИЛЬ
 Установка длительности загрузки топлива в режиме ФИТИЛЬ
 Установка мощности вентилятора для работы во время режима ФИТИЛЬ
 Установка мощности вентилятора для работы во время основного режима Автоматический (На экране "Авт" )
 В этом пункте устанавливается разница температуры на дымоходе (определение пламени) . Этот параметр используется для БЫСТРОГО определения того что пеллеты разгорелись.
 В этом пункте можно выбрать вид теплоносителя - ВОДА или ДЫМ
 В этом пункте можно отключить использование датчика измерения температуры дымохода . Это необходимо для аварийных ситуация - для продолжения работы горелки в условиях неисправного датчика ДЫМА
 Настройка отключения ШНЕК-а №2 .
!!! Внимание : не допускайте перегрева деталей топки горелки свыше 1200 градусов . При перегреве, форма деталей топки искажается и механизм движения колосника заклинивает. Эксплуатация горелки в условиях перегрева – ЗАПРЕЩАЕТСЯ !!! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
